Арт. HAWK-IR1
- Диапазон длин волн охватывает 400–1700 нм
- Диапазон мощности: 100 нВт — 20 мВт
- Частота дискретизации: регулируется от 30 до 190 Гц
- Функции включают измерение ER, ручное журналирование, долговременное измерение, инструмент выравнивания и др.

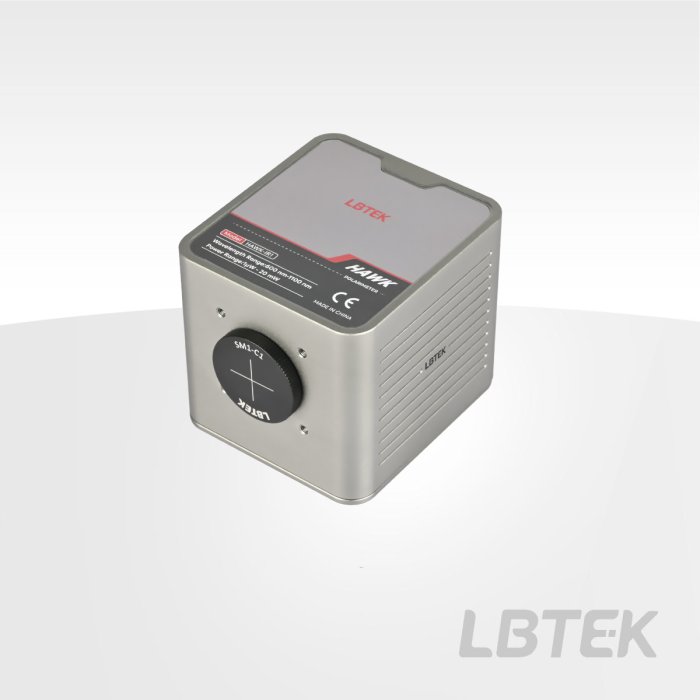

Поляриметр серии HAWK измеряет состояние поляризации (SOP) коллимированного падающего света методом вращающейся волновой пластины. Падающий свет должен быть монохроматическим и коллимированным, свет поглощается внутри прибора. Изделие принимает коллимированный пучок диаметром до Ø3,0 мм, с типовой точностью степени поляризации ±1% (максимум ±2%). Типовая точность для азимута и эллиптичности на сфере Пуанкаре составляет ±0,1° (максимум ±0,25°). Передняя панель имеет внутреннюю резьбу SM05, внешнюю резьбу SM1, резьбу коаксиальной системы M3 и др., в то время как базовая пластина предоставляет монтажные интерфейсы M4/M6 для совместимости с различными оптическими компонентами.
876 046
Характеристики
| Частота дискретизации/a: 30 — 190 Гц | Максимальный диаметр пятна входного пучка: 3 мм |
| Максимальный угол расхождения входного света: 2° | Точность азимута/b: Типовое значение: ±0,1°; Максимум: ±0,25° |
| Точность эллиптичности/c: Типовое значение: ±0,1°; Максимум: ±0,25° | Точность степени поляризации/d: Типовое значение: ±1%; Максимум: ±2% |
| Интерфейс передачи данных: USB 2.0 | Электропитание: DC 15V/2A |
| Время прогрева: 15 мин | Температура хранения: от -40°C до 70°C |
| Рабочая температура: 5°C — 40°C | Рабочая влажность: <90%, без конденсации |
| Масса: Примерно 500 г | Размер: 82,1 мм × 70 мм × 68,5 мм |
| Конструктивное расширение: Передняя панель: SM05 внутренняя резьба/SM1 внешняя резьба, совместима с 30 мм коаксиальной системой Нижняя часть: M4/M6 резьбовой интерфейс | Режим отображения измерений: сфера Пуанкаре, эллипс поляризации, график, список данных |
| Прочие вспомогательные функции: измерение ER, ручное журналирование, долговременное измерение, инструмент выравнивания, снимок экрана | Поддержка разработки: Labview\C\C++\C# |
| Информация о соответствии: CE; RoHS |
Документы
PDF-HAWK-IR1
65.7 Кб
