- 24 различные частоты
- Опционально фронтальная или задняя подсветка
- Доступны перекрестия и концентрические окружности для выравнивания

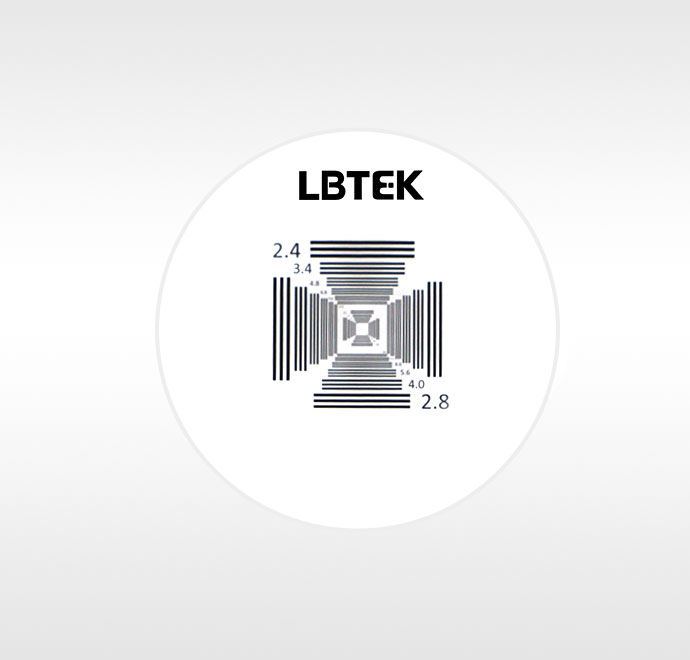

Тестовая мира NBS 1952 от LBTEK прогрессирует от периферии к центру, предоставляя 48 наборов линий, разделённых на 24 различные частоты. Тестовая мира RTR1BA охватывает диапазон от 2,4 до 80 линий на миллиметр (одна светлая и одна тёмная линия), тогда как тестовая мира RTS3DD охватывает диапазон от 0,48 до 16 линий на миллиметр (одна светлая и одна тёмная линия). Тестовая мира NBS 1952 имеет перекрестие в центре размером 610 мкм по длине и ширине, а также две концентрические окружности диаметром 250 мкм и 500 мкм для выравнивания. Тестовая мира разрешения включает как позитивную (светлое поле), так и негативную (тёмное поле) тестовую миру разрешения. Позитивная тестовая мира разрешения изготавливается путём нанесения хрома на подложку из натриево-известкового стекла, позволяя свету проходить через области без рисунка. Негативная тестовая мира разрешения, напротив, создаётся путём нанесения хрома на подложку, обеспечивая пропускание света через области с рисунком.
Характеристики
| Материал: натриево-известковое стекло | Допуск по толщине: ±0,2 мм |
| Качество поверхности (царапины/питтинги): 40/20 | Плоскостность поверхности: ≤15 мкм |
| Толщина плёнки: 0,12 мкм | Оптическая плотность покрытия: ≥3@430 нм |
| Погрешность стыковки: ±0,5 мкм | Допуск по размерам: +0,0/-0,1 мм |
| Толщина: 2 мм |
