Арт. MLGS25-2204-1064
- Линии решётки взаимно перпендикулярны, используются для обеспечения двумерного эффекта деления пучка 2×2
- Падение линейно поляризованного света, однородность деления пучка >90% или >93%
- Высокая эффективность деления пучка, крайне низкая доля нулевого порядка
- На выбор стандартные длины волн 532 нм и 1064 нм

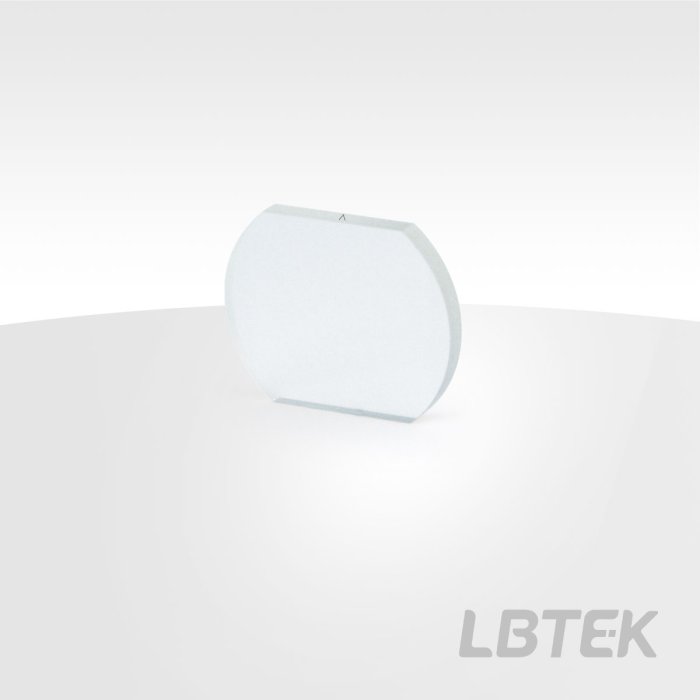

Каскадный решётчатый делитель пучка LBTEK 2×2 имеет конструкцию с вертикальным выравниванием линий основной и вторичной решётки, обеспечивающую двумерное деление пучка 2×2. Когда падающий свет линейно поляризован, достигается оптимальная однородность деления, обеспечивающая >90% (532 нм) или >93% (1064 нм). Также сохраняется высокая доля эффективного порядка с эффективностью деления >97%.
193 133
Характеристики
| Материал компонента: жидкокристаллический полимер/окно N-BK7 | Размер компонента: Ø25,4×3,0 мм, с двойным срезом кромки |
| Апертура: Ø20 мм | Смещение центра: 0,5 мм |
| Рабочая температура: от -20°C до 80°C | Обработка поверхности: 60/40 |
| Погрешность угла деления пучка (полный угол): ±1 % | Просветляющее покрытие: Ravg＜1,0 %@400-1100 нм |
| Однородность деления пучка: ＞93 % | Пропускание: ＞97 % |
| Эффективность деления пучка: ＞97 % |
Документы
PDF-MLGS25-2204-1064
70.6 Кб
