Арт. MLGS25-1402-532
- Линии решётки параллельны друг другу, обеспечивая одномерный эффект деления пучка 1×4
- Ввод линейно поляризованного света, однородность деления пучка >90% или >93%
- Высокая эффективность деления пучка, крайне низкая доля нулевого порядка
- Доступны стандартные длины волн 532 нм и 1064 нм

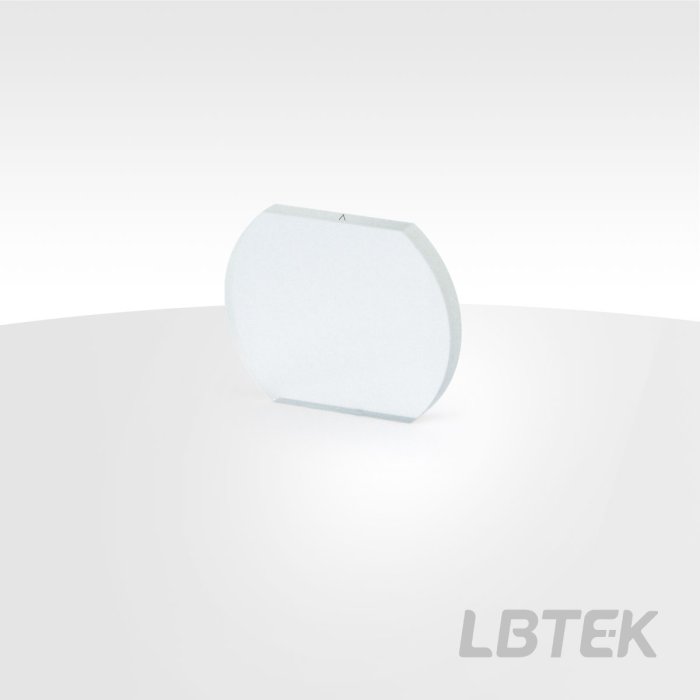

Каскадный решётчатый делитель пучка LBTEK 1×4 имеет параллельную конструкцию относительного положения линий решётки между основной и вторичной решётками, обеспечивающую одномерное деление пучка 1×4. Когда падающий свет линейно поляризован, достигается оптимальная однородность деления, обеспечивающая >90% (532 нм) или >93% (1064 нм). Также обеспечивается высокая доля эффективного порядка с эффективностью деления >97%.
193 133
Характеристики
| Материал компонента: жидкокристаллический полимер/окно N-BK7 | Размер компонента: Ø25,4×3,0 мм, с двойным срезом кромки |
| Апертура: Ø20 мм | Смещение центра: 0,5 мм |
| Рабочая температура: от -20°C до 80°C | Обработка поверхности: 60/40 |
| Погрешность угла деления пучка (полный угол): ±1 % | Просветляющее покрытие: Ravg＜0,5 %@400-700 нм |
| Однородность деления пучка: ＞90 % | Пропускание: ＞96 % |
| Эффективность деления пучка: ＞97 % |
