Арт. PZGS25-5-780
- Апертура: Ø20 мм, рабочая длина волны λ: 400–1550 нм, период фазы p: 5 или 8 мкм
- Поляризационно-зависимые характеристики деления пучка
- Угол отклонения пучка увеличивается с длиной волны
- Дифракционная эффективность > 98%

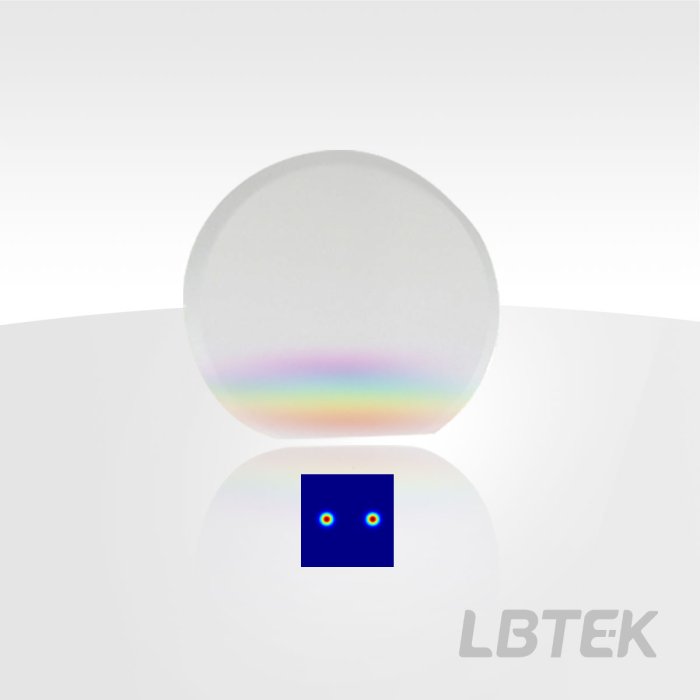

Поляризационные решётки LBTEK с периодом 5 или 8 мкм имеют апертуру Ø20 мм с выбираемой рабочей длиной волны от 400 до 1550 нм. В зависимости от состояния поляризации падающего света они обеспечивают деление пучка с регулируемым соотношением и управление направлением пучка. При одинаковом периоде фазы поляризационные решётки с разными рабочими длинами волн создают разные углы отклонения пучка на соответствующих длинах волн. Все изделия этой группы гарантируют дифракционную эффективность > 98%.
178 277
Характеристики
| Материал: жидкокристаллический полимер/окно N-BK7 | Разность фаз: λ/2 |
| Размер оптического компонента: Ø25,4 × 3,2 мм, с плоской гранью 2 мм с одной стороны | Точность и однородность задержки: ± 5 нм |
| Просветляющее покрытие: Ravg ＜ 0,5% @ 700–1100 нм | Рабочая температура: от -20°C до 80°C |
| Количество ядер: 200 | Качество поверхности (царапины/питтинги): 40/20 |
| Угол отклонения (типовое значение): 8,97° | Дифракционная эффективность: ＞ 98% |
| Пропускание: ＞ 97% | Угол падения (AOI): ± 20° |
| Параллельность поверхностей: ＜ 2 угл.мин |
Документы
PDF-PZGS25-5-780
69.1 Кб
