Арт. PZGS-5-520
- Апертура: Ø20 мм, рабочая длина волны λ: 520, 850 нм, период фазы p: 5 мкм
- Поляризационно-зависимые характеристики деления пучка
- Угол отклонения пучка увеличивается с длиной волны
- Без приклеенного защитного стекла, без плоской грани, дифракционная эффективность > 96%

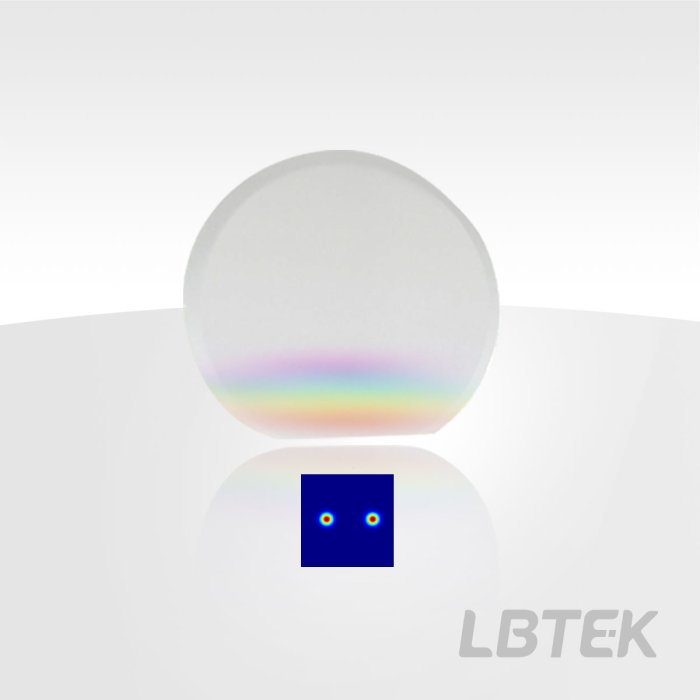

Поляризационные решётки LBTEK с периодом 5 мкм без защитного стекла имеют апертуру Ø20 мм с выбираемой рабочей длиной волны 520 и 850 нм. В зависимости от состояния поляризации падающего света они обеспечивают деление пучка с регулируемым соотношением и управление направлением пучка. При одинаковом периоде фазы поляризационные решётки с разными рабочими длинами волн демонстрируют разные углы отклонения пучка. Ни одно изделие этой группы не имеет приклеенного защитного стекла, правильное направление падения обозначено стрелками на боковых гранях элемента. Все изделия этой группы гарантируют дифракционную эффективность > 96%.
175 209
Характеристики
| Материал: жидкокристаллический полимер/окно N-BK7 | Разность фаз: λ/2 |
| Размер оптического компонента: Ø25,4 × 1,6 мм | Точность и однородность задержки: ± 5 нм |
| Просветляющее покрытие: Ravg ＜ 0,5% @ 400–700 нм | Рабочая температура: от -20°C до 80°C |
| Погрешность волнового фронта на просвет: ＜ λ/4 @ 633 нм | Количество ядер: 200 |
| Качество поверхности (царапины/питтинги): 40/20 | Угол отклонения (типовое значение): 5,97° |
| Отклонение проходящего света (без механического корпуса): ＜ 1 угл.мин | Дифракционная эффективность: ＞ 96% |
| Пропускание: ＞ 93% |
