Арт. VRA-633
- Формирует пучки Лагерра-Гаусса с l = ±1–±9
- Формирует различные векторно-поляризованные пучки
- Подходит для размеров пучка от Ø0,3 мм до Ø10,0 мм

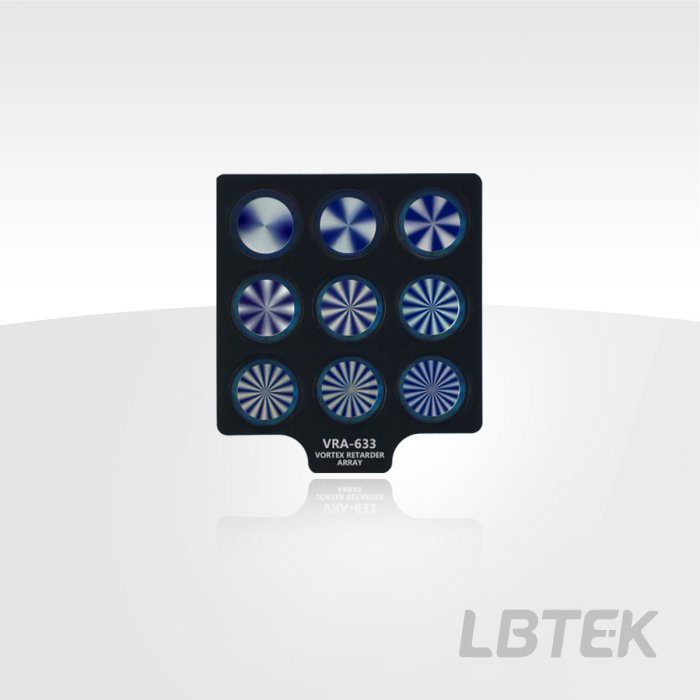

Вихревые волновые пластины LBTEK диаметром полдюйма с топологическим зарядом m = 1–9 установлены в специально разработанном креплении, образуя квадратную матрицу 3×3. В порядке слева направо, сверху вниз, топологические заряды m составляют 1–9, с расстоянием между центрами соседних элементов 15 мм. Апертура каждого элемента составляет Ø10 мм, что подходит для размеров пучка от Ø0,3 мм до Ø10,0 мм. Устройство может формировать матрицы пучков Лагерра-Гаусса с l = ±1–±9 или различные матрицы векторно-поляризованных пучков.
622 966
Характеристики
| Эффективность преобразования: ＞99,5% | Угол падения (AOI): ±20° |
| Габариты механического корпуса: 53 мм × 47 мм × 5 мм | Просветляющее покрытие: 400-700 нм |
| Материал: жидкокристаллический полимер/окно N-BK7 | Пропускание (@рабочей длине волны): ＞98% |
| Размер оптического компонента: Ø12,7 × 2,0 мм | Отражательная способность: Ravg<0,5% (0° падения) |
| Отклонение проходящего света (без механического корпуса): ＜1 угл.мин | Смещение центра: ＜0,5 мм |
| Отклонение проходящего света (с механическим корпусом): ＜10 угл.мин | Размер входного пучка: Ø0,3 мм–Ø10,0 мм |
| Погрешность волнового фронта на просвет (TWE) (@633 нм): ＜λ/4 | Качество поверхности (царапины/питтинги): 40/20 |
| Разность фаз: λ/2 | Рабочая температура: от -20°C до 80°C |
| Точность и однородность задержки: ±5 нм |
