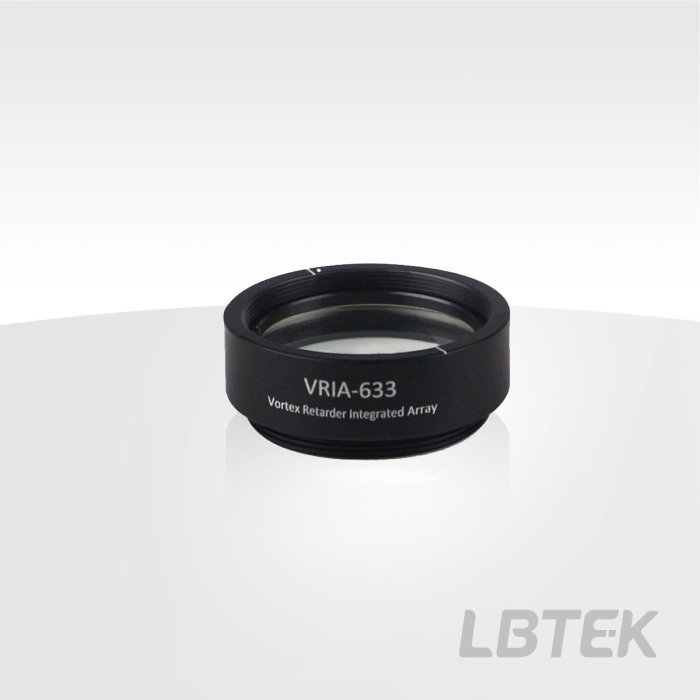

Арт. VRIA-633
- Формирует пучки Лагерра-Гаусса с l = ±1–±9
- Формирует различные векторно-поляризованные пучки
- Подложка 1 дюйм, апертура 15×15 мм, компактная конструкция
- Подходит для размеров пучка от Ø0,3 мм до Ø3,2 мм
Монолитная VRA LBTEK с топологическим зарядом m = 1–9 может формировать пучки Лагерра-Гаусса с l = ±1–±9 и различные векторно-поляризованные пучки. Вся структура интегрирована на подложке 1 дюйм с общей апертурой 15×15 мм, что делает её крайне компактной. Каждый субэлемент имеет размер 5×5 мм, подходит для входных пучков размером от Ø0,3 мм до Ø3,2 мм. На механическом корпусе тубуса 1 дюйм нанесены метки, помогающие пользователю определить расположение значений m: места, отмеченные одновременно гравированной линией и точкой, а также только гравированной линией, соответствуют элементам m = 1 и m = 9 соответственно. От гравированной линии к точке у элемента m = 1 направление следует возрастанию m в порядке 1, 2, 3.
580 916
Характеристики
| Эффективность преобразования: ＞99,5% | Угол падения (AOI): ±20° |
| Спецификация механического корпуса: корпус SM1-8A | Просветляющее покрытие: 400-700 нм |
| Материал: жидкокристаллический полимер/окно N-BK7 | Пропускание (@рабочей длине волны): ＞98% |
| Размер оптического компонента: Ø25,4 × 3,2 мм | Отражательная способность: Ravg<0,5% (0° падения) |
| Отклонение проходящего света (без механического корпуса): ＜1 угл.мин | Смещение центра: ＜0,5 мм |
| Отклонение проходящего света (с механическим корпусом): ＜10 угл.мин | Размер входного пучка: Ø0,3 мм-Ø3,2 мм |
| Погрешность волнового фронта на просвет (TWE) (@633 нм): ＜λ/4 | Качество поверхности (царапины/питтинги): 40/20 |
| Разность фаз: λ/2 | Рабочая температура: от -20°C до 80°C |
| Точность и однородность задержки: ±5 нм |
