- Размер столика: 90 мм × 90 мм
- Ход: 100 мм, 150 мм, 200 мм или 300 мм
- Разрешение: 1 мкм/деление
- Конструкция из нержавеющей стали с хорошей прочностью и жёсткостью

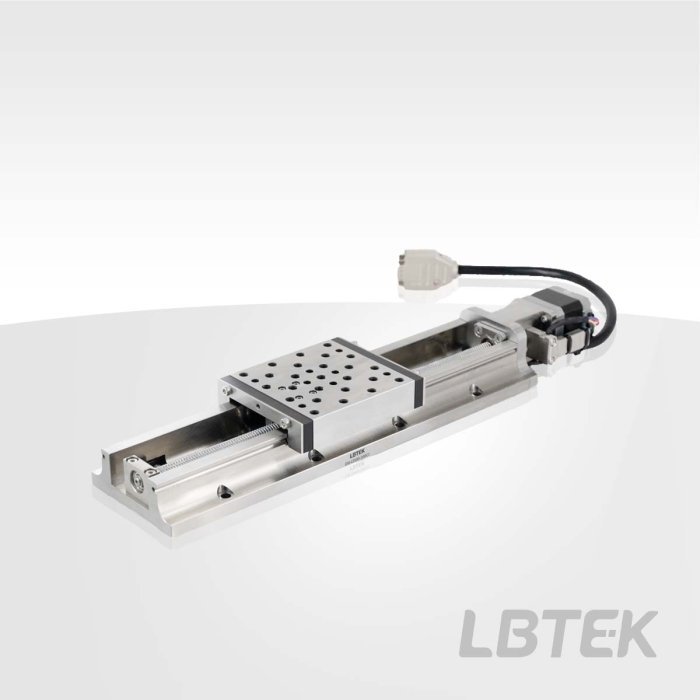

Столик линейного перемещения из нержавеющей стали серии 90 от LBTEK имеет размер столика 90 мм × 90 мм с четырьмя вариантами линейного хода: 100 мм, 150 мм, 200 мм и 300 мм. Он приводится в движение шаговым двигателем и механизмом шарикового винта, обеспечивая точное управление движением при помощи линейных шариковых подшипников. Нижняя часть оснащена отверстиями с зенковкой M6, позволяющими устанавливать столик на оптические столы или собирать индивидуальные модули столиков перемещения при помощи входящих в комплект винтов с внутренним шестигранником M6×20. Поверхность столика имеет резьбовые отверстия M6 с шагом 25 мм, облегчающие установку различных оптических компонентов согласно требованиям пользователя. Столик может использоваться совместно с такими моделями, как EM-LSS90VB и EM-LSS90VA. Столик линейного перемещения из нержавеющей стали с электрическим приводом требует контроллера электрического столика перемещения для работы. LBTEK предлагает контроллеры серии EM-CV5-x или EM-CS5-x на выбор пользователя.
| Направляющий механизм: линейная шариковая направляющая | Передаточный механизм: шариковый винт |
| Материал: нержавеющая сталь | Поверхностная обработка: Никелирование |
| Характеристики резьбовых отверстий: резьбовые отверстия M6 с шагом 25 мм и кратными ему значениями | Вертикальная нагрузка: 5 кгс |
| Горизонтальная нагрузка: 20 кгс | Размер столика: 90 мм×90 мм |
| Скорость: 40 мм/с | Прямолинейность движения: 20 мкм |
| Параллельность движения: 10 мкм | Точность повторяемости позиционирования: ±1,5 мкм |
| Однонаправленная точность позиционирования: 15 мкм | Люфт: ＜3 мкм |
| Комплект принадлежностей: 8 винтов с внутренним шестигранником M6×20 |
