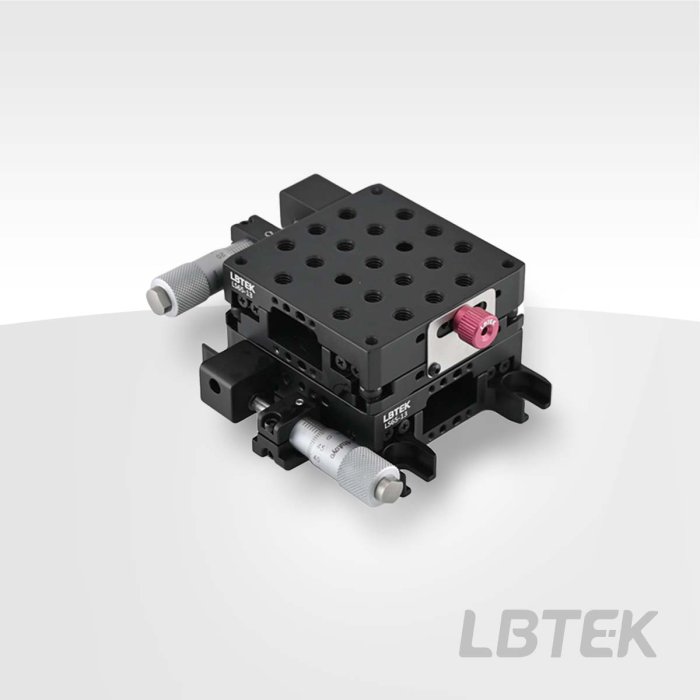

Арт. LS65-13L2
- Привод по осям XY со стандартной микрометрической головкой;
- Размер столика: 65 мм × 65 мм;
- Ход: 13 мм;
- Минимальное деление: 10 мкм;
- Три типа привода: прямой торцевой привод, левосторонний привод и правосторонний привод;
Линейный столик перемещения по осям XY от LBTEK доступен в трёх исполнениях привода: прямой торцевой привод, левосторонний привод и правосторонний привод. Все исполнения оснащены приводом по осям XY с микрометрической головкой, обеспечивающим ход 13 мм и минимальное деление 10 мкм. Поверхность столика имеет размер 65 мм × 65 мм с резьбовыми отверстиями M6. Основание столика включает четыре П-образных паза для позиционирования, обеспечивающих крепление столика винтами M6.
81 836
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Обработка основной поверхности: Чёрное анодирование после шлифовки |
| Высота столика: 46,4 мм | Минимальное деление микрометрической головки: 10 мкм |
| Шаг резьбовых отверстий: 25 мм | Характеристики резьбовых отверстий столика: M6 |
| Прямолинейность (вертикальное, горизонтальное направление): ≤3 мкм | Ортогональность осей XY: ≤ 10 мкм |
| Тип нижних крепёжных отверстий: M6 | Максимальная горизонтальная грузоподъёмность: 40 кг |
| Параллельность движения (оси XY): ≤15 мкм |
