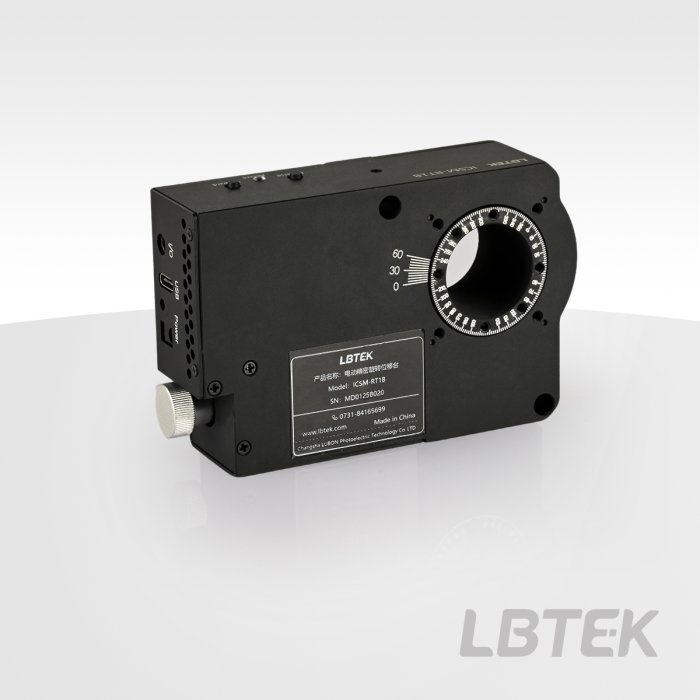

Электромеханический прецизионный поворотный столик, привод шаговым двигателем, встроенный контроллер, центральное сквозное резьбовое отверстие SM1.

• Вращение оптических элементов и тубусов линз SM1 в 30-мм соосных системах
• Двунаправленное вращение на 360°
• Нониусная шкала для точного считывания
• Однонаправленная повторяемость ±60 мкрад
• Встроенный контроллер, совместим с USB2.0 и USB3.0
• Внешний контроллер не требуется
• Несколько переходников для расширенных применений

Электромеханический прецизионный поворотный столик ICSM-RT1 от LBTEK представляет собой компактный столик, который можно использовать для вращения оптических компонентов Ø25,4 мм или тубусов линз SM1 в 30-мм соосной системе. Обе стороны неподвижного корпуса ICSM-RT1 оснащены четырьмя резьбовыми отверстиями M3 для крепления 30-мм соосных стержней, обеспечивая неподвижность остальных оптических компонентов соосной системы при вращении оптического элемента. Вращающееся отверстие SM1 столика сквозное, и оптические компоненты толщиной ≤25 мм можно закрепить внутри отверстия SM1 с помощью двух входящих в комплект стопорных колец SM1R. Этот столик можно управлять через программное обеспечение или кнопки, при этом функции кнопок можно настраивать через программное обеспечение. Его можно настроить на поворот на определённый угол или до заданного угла. Кроме того, удерживание нажатыми обеих кнопок "Reverse" и "Forward" на боковой стороне столика в течение двух секунд вернёт столик в исходное положение ("home"). На боковой стороне столика расположена поворотная шкала для ручной регулировки угла. Шкала состоит из основной шкалы и нониусной шкалы, при этом основная шкала имеет цену деления 2°, а нониусная — 12 угловых минут, что обеспечивает более точную регулировку угла. После ручной регулировки с помощью рукоятки записанные данные позиционирования столика будут потеряны. Если впоследствии требуется программное управление, необходимо сначала выполнить операцию обнуления (homing). ICSM-RT1 можно напрямую установить на стержни Ø12,7 мм, Ø25 мм или другие оптические стержни с помощью резьбовых отверстий M4 на боковой стороне. Для установки можно использовать два соосных монтажных стержня Ø6 мм для выравнивания нескольких электромеханических прецизионных поворотных столиков вдоль соосного направления. LBTEK предлагает различные монтажные переходники для удовлетворения разных потребностей установки. Например, монтажный переходник платформы ICSM-RT1A1 можно использовать для соединения ICSM-RT1 с макетной платой, переходник поворотной платформы ICSM-RT1A2 можно закрепить на шкале столика, обеспечивая различные резьбовые отверстия и шпоночные пазы для установки других компонентов, а переходник соосной системы ICSM-RT1A3 можно использовать для соединения ICSM-RT1 с 60-мм соосной системой.
