- Монтажная втулка Ø8,6 для совместимости с подвижками и оптическими креплениями
- Компактная конструкция, 31,5 мм x 17,0 мм (ширина x высота)
- Ручная регулировка с помощью винта с накатанной головкой
- Максимальное рабочее напряжение: 125 В
- Идеально подходит для применений "перемещение и фиксация", требующих относительного позиционирования с высоким разрешением

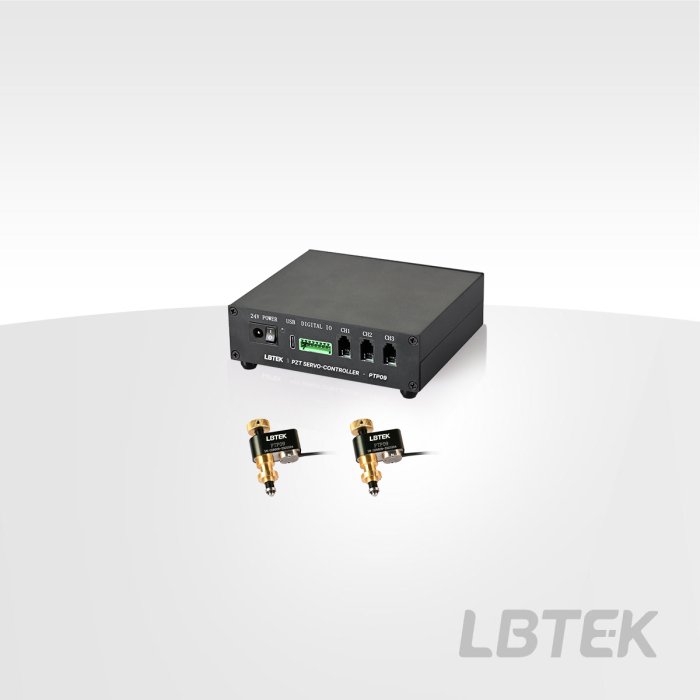

Пьезоэлектрический винтовой актюатор PTP09 от LBTEK отличается компактной конструкцией, позволяющей напрямую интегрировать его в прецизионные подвижки или регулировочные крепления для реализации линейного или вращательного движения с большим ходом и нанометровым разрешением. Актюатор поддерживает максимальную осевую нагрузку 30 Н, с типовым размером шага 5 нм, без механического люфта и с функцией самофиксации при отключении питания. С прилагаемым пьезоэлектрическим контроллером движения и программным обеспечением длина единичного шага может гибко регулироваться в пределах примерно ±20% от опорного значения 5 нм. Однако из-за ограничений принципа привода с разомкнутым контуром, эффектов пьезоэлектрического гистерезиса и фактических условий эксплуатации фактический размер шага, выдаваемый системой, может колебаться в определённом диапазоне и обычно не обладает строгой повторяемостью шага. Для достижения точности позиционирования с замкнутым контуром и согласованности шага рекомендуется использовать систему совместно с внешним датчиком перемещения (например, оптической линейкой или ёмкостным датчиком) для формирования высокоточной системы обратной связи.
| Скорость: 1 мм/мин | Частота: 2,2 кГц |
| Осевая нагрузка: 30 Н | Выходной момент: 0,018 Н·м |
| Тип интерфейса: RJ11 4Pin | Срок службы: >1×10⁹ шагов |
