- Компактные габариты: 88,4 мм x 60,0 мм x 58,0 мм
- Удобные кнопки ручного управления с меню на цифровом дисплее
- Поддержка доработки на нескольких языках, включая C/C++, LabView, Python
- С кабелем USB для связи с компьютером
- Трапециевидная или S-образная кривая скорости
- Высокоточное микрошаговое разрешение: 2048 микрошагов на полный шаг

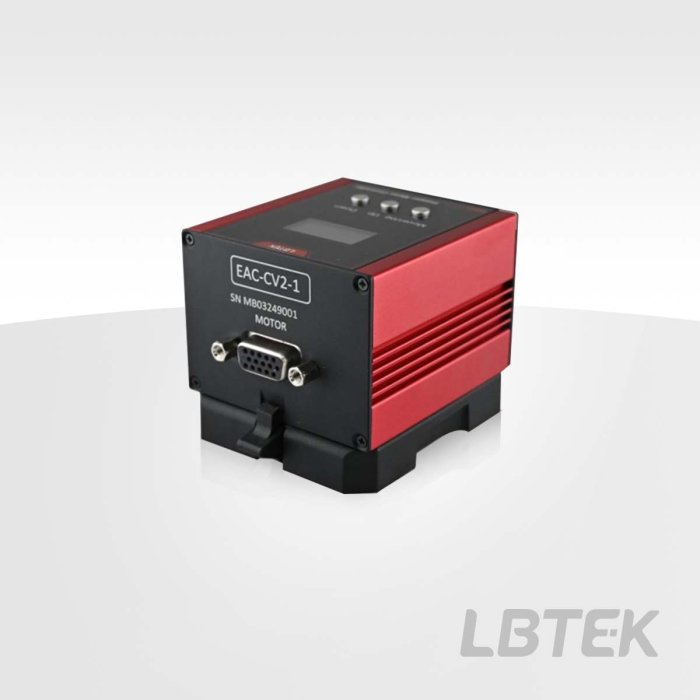

Контроллер электрического привода EAC-CV2-1 от LBTEK — это конструктивно очень компактный одноосевой контроллер для двухфазного шагового двигателя, в основном используемый для управления работой электрических приводов серии SMET. Он позволяет выбирать между трапециевидным и S-образным профилями скорости и обладает высоким теоретическим микрошаговым разрешением (49 152 микрошага для двигателей с 24 полными шагами и 409 600 микрошагов для двигателей с 200 полными шагами). Верх контроллера оснащён цифровым дисплеем и тремя кнопками управления, что облегчает простое ручное управление электрическим приводом. Яркость цифрового дисплея регулируется и также может быть отключена. На торцевой панели контроллера имеются два двунаправленных триггерных порта с разъёмами SMA, которые можно использовать для считывания внешних логических сигналов 5 В или вывода логических сигналов 5 В для управления внешними устройствами. Каждый порт настраивается индивидуально. Примечание: контроллер электрического привода не поддерживает горячее подключение. Чтобы отсоединить электрический привод от контроллера, сначала выключите контроллер, прежде чем отсоединять привод.
| Микрошаг шагового двигателя: 2048 | Размер: 88,4 мм * 60 мм * 58,0 мм (включая длину разъёма, высоту магнитного основания) |
| Рабочее напряжение: 24 В | Номинальный ток: 1,5 A |
| Напряжение привода двигателя: 24 В | Ток привода двигателя: 0,75 A (пиковый) |
| Тип управления: разомкнутый контур | Кривая скорости: T-образная или S-образная |
| Рабочая температура: 5 ℃ ~ 40 ℃ | Температура хранения: -20℃ ~ 80℃ |
| Интерфейс управления двигателем: HDB 15 | Разъём внешнего триггера: SMA, TTL, 5 В |
| Интерфейс связи: USB TYPE-C | Разъём питания: DC 3,5 мм |
| Уровень яркости подсветки<sup>a</sup>: 0-20 | Время сна<sup>c</sup>: 1-480 мин/никогда |
