- Невращающаяся приводная головка
- Ручная регулировка при помощи винта ручной затяжки, расположенного сзади
- Компактный привод на биполярном шаговом двигателе, длина в убранном состоянии 74,6 мм
- Доступны варианты крепления с резьбой и гладкой стенкой

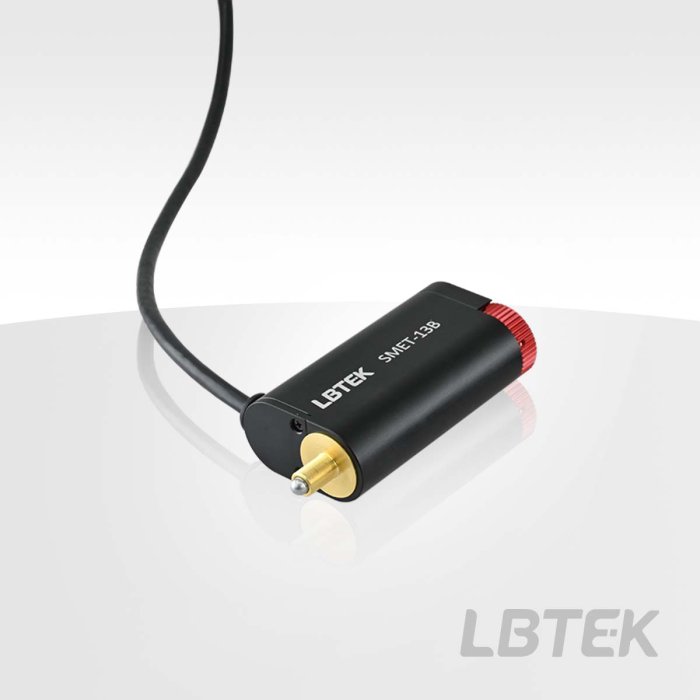

Приводы серии SMET-13x от LBTEK имеют элегантную и компактную конструкцию, с полностью убранной длиной 74,6 мм, обеспечивая плавное и точное управление линейным движением. Эти приводы приводятся в движение миниатюрным двухфазным биполярным шаговым двигателем, обеспечивающим максимальную скорость шагового перемещения 2 мм/с. Отсутствие вращающегося контактного узла и невращающаяся верхняя шаровая головка снижают износ и трение, повышая плавность движения. Когда привод отключён от питания, можно выполнить ручную регулировку при помощи красной ручки, расположенной сзади. Данная серия приводов предлагает два варианта крепления: резьба M6×0,25 и конфигурация с гладкой стенкой Ø8,6 мм. Примечание: электрический привод не поддерживает горячее подключение, так как это может повредить двигатель. Кроме того, вращение ручки при включённом питании привода может привести к повреждению двигателя.
| Тип разъёма: DB 15 | Тип двигателя: двухфазный, 2-полюсный шаговый двигатель |
| Точность позиционирования при сбросе: < 5 мкм | Люфт: < 15 мкм |
| Максимальное ускорение: 10 мм/с² | Максимальная скорость: 2,0 мм/с |
| Двунаправленная точность повторного позиционирования: < 5 мкм | Максимальное тяговое усилие: 40 Н |
| Длина кабеля: 1,0 м |
