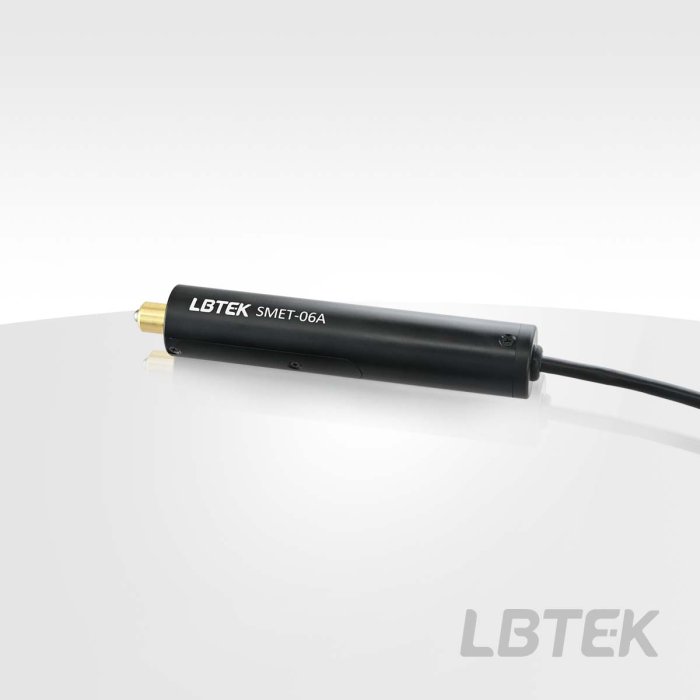

Арт. SMET-06A
- Невращающаяся приводная головка
- Двунаправленный двухступенчатый шаговый электрический привод: 113 мм (в убранном состоянии)
- Доступны варианты крепления с резьбой и гладкой стенкой
Приводы серии SMET-06x от LBTEK имеют общую длину в убранном состоянии 113 мм и обеспечивают плавное, точное управление линейным движением. Эти приводы приводятся в движение компактным двухфазным биполярным шаговым двигателем с максимальной скоростью шагового перемещения 2 мм/с. В этих приводах отсутствует вращающийся контактный узел, а верхняя шаровая головка не вращается, что снижает износ и трение и повышает плавность движения. Данная серия приводов предлагает два варианта крепления: резьба M6×0,25 и конфигурация с гладкой стенкой Ø8,6 мм. Примечание: электрические приводы не поддерживают горячее подключение, так как это может повредить двигатель.
140 485
Характеристики
| Тип разъёма: DB 15 | Тип двигателя: двухфазный, 2-полюсный шаговый двигатель |
| Точность позиционирования при сбросе: < 5 мкм | Люфт: < 15 мкм |
| Максимальное ускорение: 10 мм/с² | Максимальная скорость: 2,0 мм/с |
| Двунаправленная точность повторного позиционирования: < 5 мкм | Максимальное тяговое усилие: 40 Н |
| Длина кабеля: 1,0 м | Минимальный повторяемый шаг перемещения<sup>c</sup>: 2 мкм |
| Разрешение<sup>a</sup>: 0,5 нм | Размер (Д×Ш): 112,9 × 20 мм |
| Рабочая температура: 5~40 ℃ | Температура хранения: -20~80 ℃ |
Документы
PDF-SMET-06A
47.9 Кб
