Арт. LSS65-25C1
- Одноосевой привод со стандартной микрометрической головкой;
- Размер столика: 65×65 мм;
- Ход: 25 мм;
- Минимальное деление: 10 мкм;

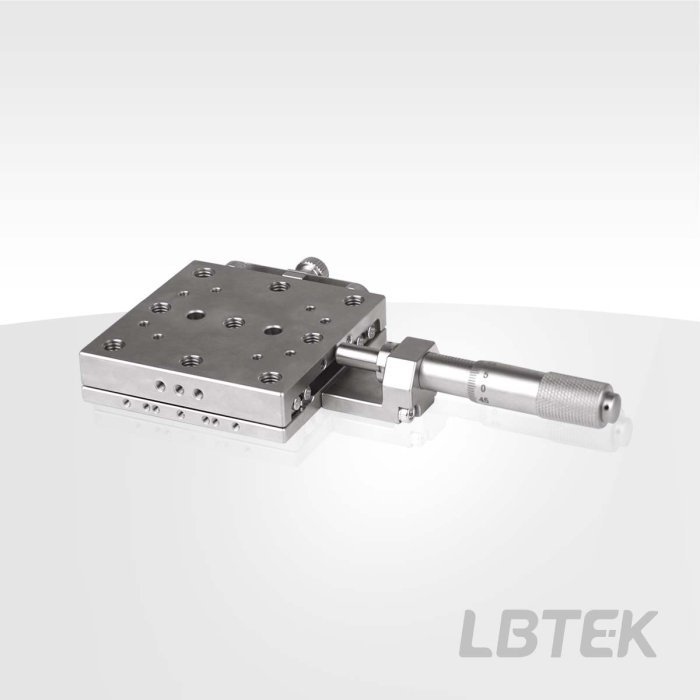

Одноосевой линейный столик перемещения от LBTEK доступен в трёх исполнениях привода: прямой торцевой привод, левосторонний привод и правосторонний привод. Все исполнения оснащены одноосевым приводом с 1 микрометрической головкой, обеспечивающей ход 25 мм и минимальное деление 10 мкм. Поверхность столика имеет размер 65 мм × 65 мм с резьбовыми отверстиями M6.
44 250
Характеристики
| Материал: нержавеющая сталь 440C | Обработка основной поверхности: Никелирование |
| Высота столика: 16 мм | Минимальное деление микрометрической головки: 10 мкм |
| Шаг резьбовых отверстий: 25 мм | Характеристики резьбовых отверстий столика: M6 |
| Параллельность хода: ≤10 мкм | Тип нижних крепёжных отверстий: M6 |
| Масса нетто: 0,5 кг | Максимальная горизонтальная грузоподъёмность: 20 кг |
| Способ сборки многоосевой конструкции: позиционирующий штифт ×2 + винт ×4 |
Документы
PDF-LSS65-25C1
117.1 Кб
