Арт. LSS65-25C3
- Трёхосевой привод со стандартной микрометрической головкой;
- Размер столика: 65 мм × 65 мм;
- Ход: 25 мм;
- Минимальное деление: 10 мкм;

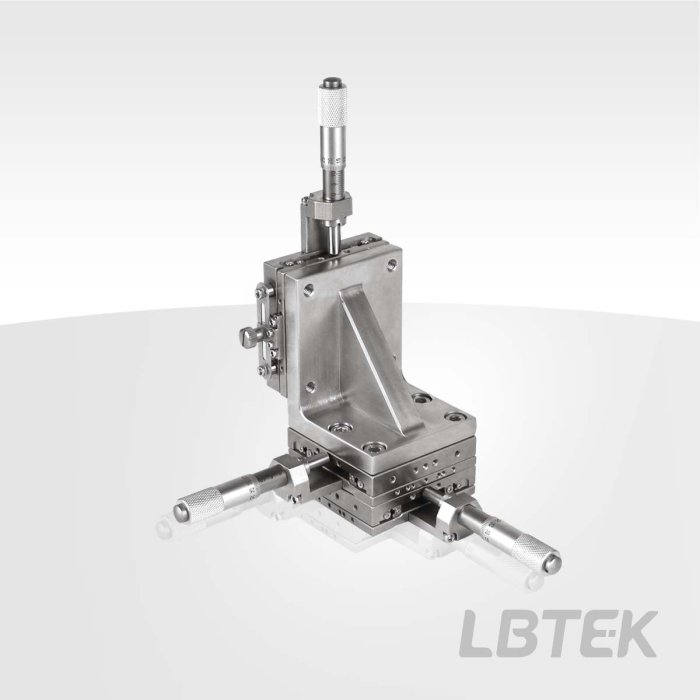

Трёхосевой линейный столик перемещения от LBTEK доступен в трёх исполнениях привода: прямой торцевой привод, левосторонний привод и правосторонний привод. Все исполнения оснащены трёхосевым приводом с 3 микрометрическими головками, обеспечивающими ход 25 мм и минимальное деление 10 мкм. Поверхность столика имеет размер 65 мм × 65 мм с резьбовыми отверстиями M6.
148 636
Характеристики
| Материал: нержавеющая сталь 440C | Шаг резьбовых отверстий: 25 мм |
| Минимальное деление микрометрической головки: 10 мкм | Обработка основной поверхности: Никелирование |
| Характеристики резьбовых отверстий столика: M6 | Параллельность движения (оси XY): ≤15 мкм |
| Тип нижних крепёжных отверстий: Ø5 мм | Масса нетто: 2,2 кг |
| Максимальная вертикальная грузоподъёмность: 4 кг | Перпендикулярность движения по оси Z: 30 мкм |
| Габариты: 168,1 мм×168 мм×199 мм | Комплект принадлежностей: тонкий винт с внутренним шестигранником M6×6 мм ×4; цилиндрический штифт Ø5×8 мм ×2; шестигранный ключ 3 мм ×1 |
Документы
PDF-LSS65-25C3
84.6 Кб
