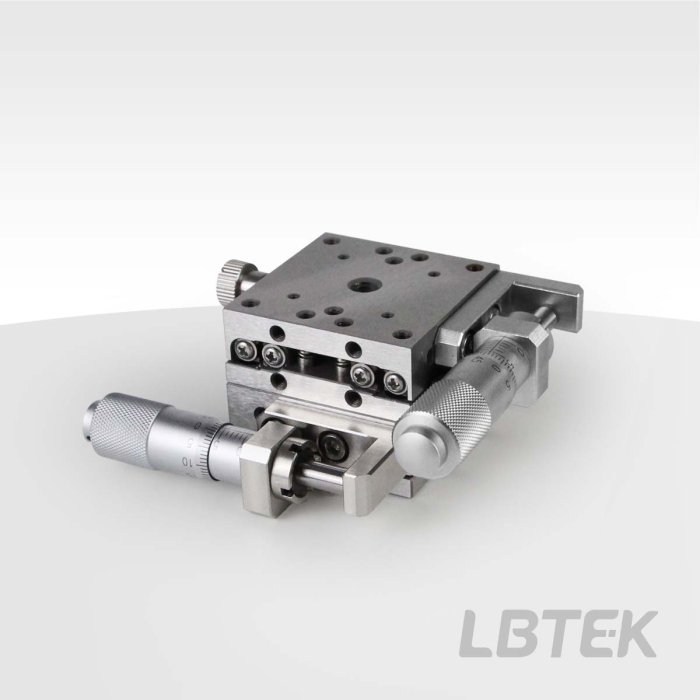

Арт. LSS40-13R2
- Двухосевой привод со стандартной микрометрической головкой;
- Размер столика: 40 мм×40 мм;
- Ход: 13 мм;
- Минимальное деление: 10 мкм;
Двухосевой линейный столик перемещения от LBTEK доступен в трёх исполнениях привода: прямой торцевой привод, левосторонний привод и правосторонний привод. Все исполнения оснащены двухосевым приводом с 2 микрометрическими головками, обеспечивающими ход 13 мм и минимальное деление 10 мкм. Поверхность столика имеет размер 40 мм × 40 мм с шестью резьбовыми отверстиями M3 (четыре с шагом 32 мм, два с шагом 25 мм), четырьмя резьбовыми отверстиями M2 с шагом 20 мм и одним центральным резьбовым отверстием M6. Точное расположение отверстий приведено на чертежах на сайте.
86 514
Характеристики
| Материал: нержавеющая сталь 440C | Минимальное деление микрометрической головки: 10 мкм |
| Высота столика: 32 мм | Характеристики резьбовых отверстий столика: M2/M3/M6 |
| Параллельность движения (оси XY): 15 мкм | Максимальная горизонтальная грузоподъёмность: 19,7 кг |
| Масса нетто: 0,6 кг |
Документы
PDF-LSS40-13R2
170.2 Кб
