Арт. LSS40-13C3
- Трёхосевой привод со стандартной микрометрической головкой;
- Размер столика: 40 мм × 40 мм;
- Ход: 13 мм;
- Минимальное деление: 10 мкм;

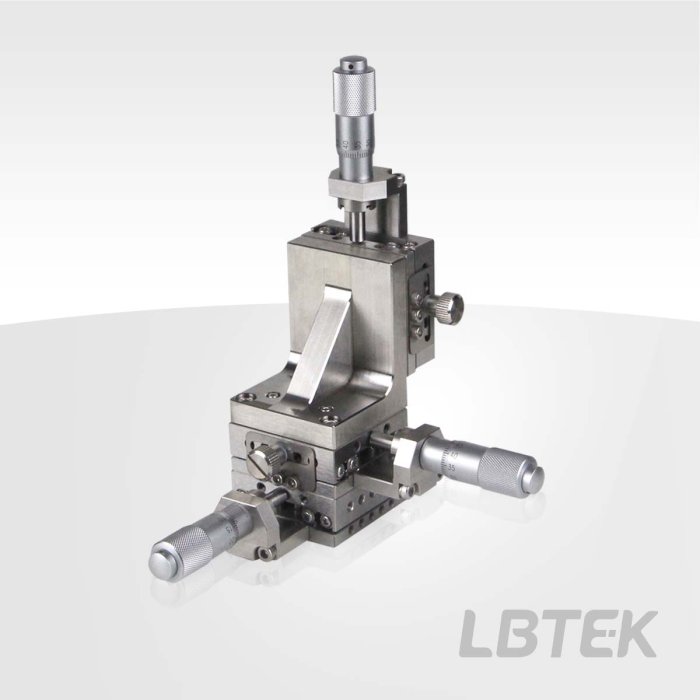

Трёхосевой линейный столик перемещения от LBTEK доступен в трёх исполнениях привода: прямой торцевой привод, левосторонний привод и правосторонний привод. Все исполнения оснащены трёхосевым приводом с 3 микрометрическими головками, обеспечивающими ход 13 мм и минимальное деление 10 мкм. Поверхность столика имеет размер 40 мм × 40 мм с шестью резьбовыми отверстиями M3 (четыре с шагом 32 мм, два с шагом 25 мм), четырьмя резьбовыми отверстиями M2 с шагом 20 мм и одним центральным резьбовым отверстием M6. Точное расположение отверстий приведено на чертежах на сайте.
137 773
Характеристики
| Материал: нержавеющая сталь 440C | Минимальное деление микрометрической головки: 10 мкм |
| Характеристики резьбовых отверстий столика: M2/M3/M6 | Параллельность движения (оси XY): ≤15 мкм |
| Максимальная вертикальная грузоподъёмность: 4 кг | Масса нетто: 1,2 кг |
Документы
PDF-LSS40-13C3
100.3 Кб
