- Ручное приводное перемещение
- Используйте шестигранный ключ 2 мм для точной регулировки при помощи реечного механизма
- Высота платформы 0,5 дюйма (12,7 мм), совместима со стандартными брейдбордами
- Изготовлен из чёрного анодированного алюминия

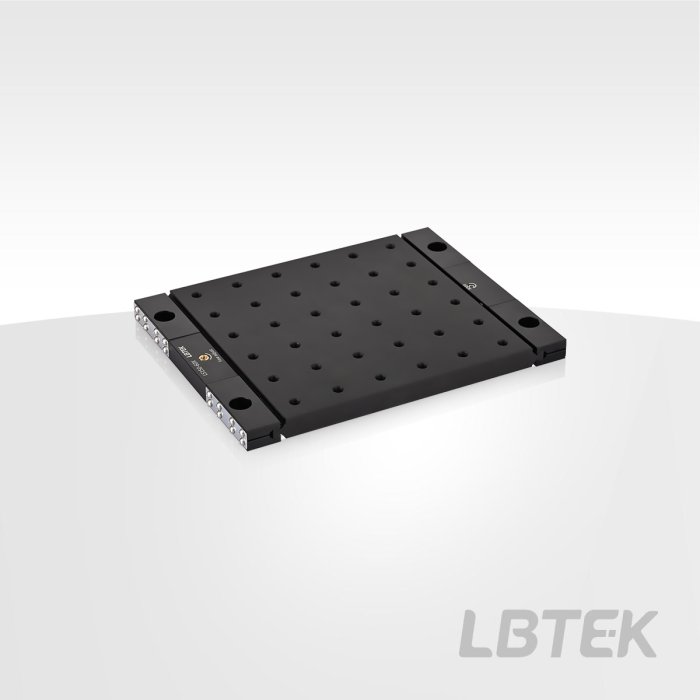

Столик перемещения большой площади LBTEK с внешними габаритами 150,0 мм × 191,7 мм и размером поверхности столика 150,0 мм × 147,6 мм разработан для применений, требующих регулировки всей экспериментальной системы, с диапазоном хода 60 мм. Грубое позиционирование достигается ручным перемещением подвижной платформы, а точное позиционирование по всему диапазону хода выполняется при помощи регулировки реечного механизма шестигранным ключом 2 мм. Движение можно зафиксировать, затянув стопорный винт шестигранным ключом 2 мм. Рабочая высота столика перемещения большой площади составляет 0,5 дюйма (12,7 мм), с сквозными резьбовыми отверстиями M6 с шагом отверстий 25 мм. Поверхность столика перемещения имеет чёрное анодированное покрытие с низкой отражающей способностью.
| Грузоподъёмность: 20 кг | Параллельность хода: 50 мкм |
| Габариты: 150,0 мм × 191,7 мм | Масса: 810 г |
| Материал: алюминиевый сплав 6061-T6 | Поверхностная обработка: Чёрное анодирование |
| Перемещение за один оборот: винт с внутренним шестигранником — 31,4 мм за оборот | Нагрузка на зубчатую передачу: 10 кг |
| Отклонение по тангажу: 0,01° | Отклонение по качанию: 0,03° |
| Характеристики стопорного винта: M4 |
