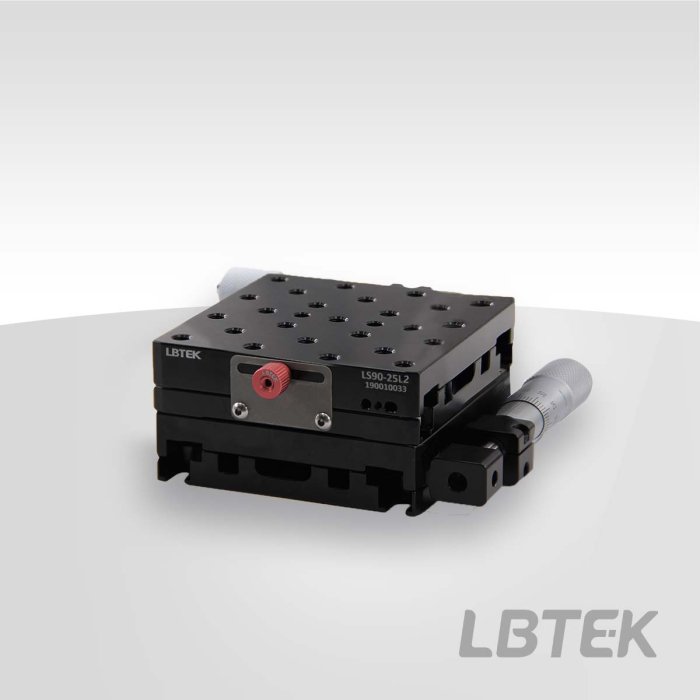

Арт. LS90-25L2
- Привод по осям XY со стандартной микрометрической головкой;
- Размер столика: 90 мм×90 мм;
- Ход: 25 мм;
- Деление микрометра: 10 мкм;
- Доступны три типа привода: прямой торцевой привод, левосторонний привод и правосторонний привод;
Линейный столик перемещения по осям XY от LBTEK доступен в трёх исполнениях привода: прямой торцевой привод, левосторонний привод и правосторонний привод. Все исполнения оснащены приводом по осям XY с микрометрической головкой, обеспечивающим ход 25 мм и минимальное деление 10 мкм. Поверхность столика имеет размер 90 мм × 90 мм с резьбовыми отверстиями M6. Основание столика включает четыре П-образных паза для позиционирования, обеспечивающих крепление столика винтами M6.
95 799
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Обработка основной поверхности: Чёрное анодирование после шлифовки |
| Высота столика: 46,4 мм | Минимальное деление микрометрической головки: 10 мкм |
| Шаг резьбовых отверстий: 25 мм | Характеристики резьбовых отверстий столика: M6 |
| Прямолинейность (вертикальное, горизонтальное направление): ≤3 мкм | Ортогональность осей XY: ≤10 мкм |
| Максимальная горизонтальная грузоподъёмность: 42 кг | Тип нижних крепёжных отверстий: M6 |
Документы
PDF-LS90-25L2
189 Кб
