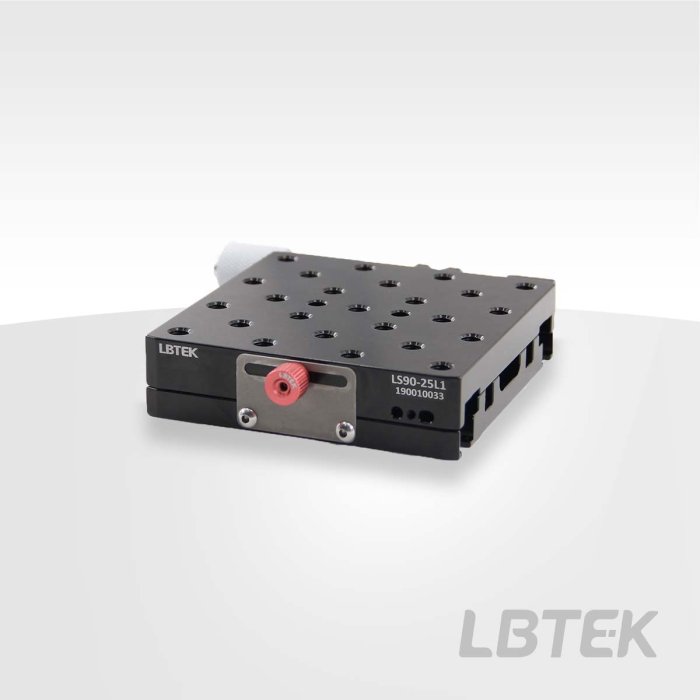

Арт. LS90-25L1
- Одноосевой привод со стандартной микрометрической головкой;
- Размер столика: 90 мм × 90 мм;
- Ход: 25 мм;
- Минимальное деление: 10 мкм;
- Доступны три типа привода: прямой торцевой привод, левосторонний привод и правосторонний привод;
Одноосевой линейный столик перемещения от LBTEK доступен в трёх исполнениях привода: прямой торцевой привод, левосторонний привод и правосторонний привод. Все исполнения оснащены одноосевым приводом с микрометрической головкой, обеспечивающим ход 25 мм и минимальное деление 10 мкм. Поверхность столика имеет размер 90 мм × 90 мм с резьбовыми отверстиями M6. Основание столика включает четыре П-образных паза для позиционирования, обеспечивающих крепление столика винтами M6.
47 948
Характеристики
| Шаг резьбовых отверстий: 25 мм | Способ сборки многоосевой конструкции: позиционирующий штифт ×2 + винт ×4 |
| Максимальная вертикальная грузоподъёмность: 4 кг | Максимальная горизонтальная грузоподъёмность: 42 кг |
| Масса нетто: 0,52 кг | Тип нижних крепёжных отверстий: M6 |
| Параллельность хода: ≤8 мкм | Прямолинейность (вертикальное, горизонтальное направление): ≤3 мкм |
| Характеристики резьбовых отверстий столика: M6 | Материал: алюминиевый сплав 6061-T6 |
| Минимальное деление микрометрической головки: 10 мкм | Высота столика: 23,2 мм |
| Обработка основной поверхности: Чёрное анодирование после шлифовки |
Документы
PDF-LS90-25L1
144.9 Кб
