Арт. LS90-25C3
- Привод по осям XYZ со стандартными микрометрическими головками;
- Размер столика: 90 мм × 90 мм;
- Ход: 25 мм
- Минимальное деление: 10 мкм;
- Доступны три типа привода: прямой торцевой привод, левосторонний привод и правосторонний привод

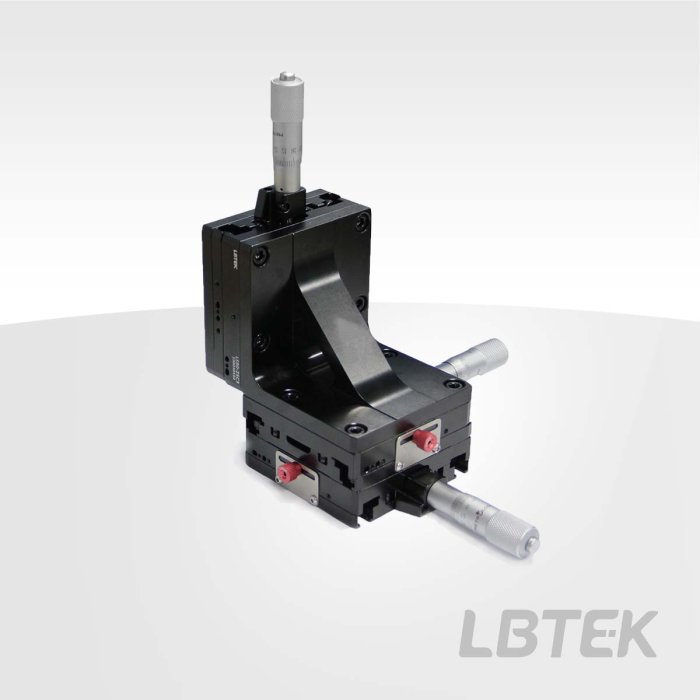

Линейный столик перемещения по осям XYZ от LBTEK доступен в трёх исполнениях привода: прямой торцевой привод, левосторонний привод и правосторонний привод. Все исполнения оснащены приводом по осям XYZ с микрометрической головкой, обеспечивающим ход 25 мм и минимальное деление 10 мкм. Поверхность столика имеет размер 90 мм × 90 мм с резьбовыми отверстиями M6. Основание столика включает четыре П-образных паза для позиционирования, обеспечивающих крепление столика винтами M6.
137 747
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Обработка основной поверхности: Чёрное анодирование после шлифовки |
| Минимальное деление микрометрической головки: 10 мкм | Характеристики резьбовых отверстий столика: M6 |
| Шаг резьбовых отверстий: 25 мм | Максимальная вертикальная грузоподъёмность: 4 кг |
| Прямолинейность (вертикальное, горизонтальное направление): ≤3 мкм | Перпендикулярность движения по оси Z: ≤30 мкм |
| Ортогональность осей XY: ≤10 мкм | Тип нижних крепёжных отверстий: M6 |
Документы
PDF-LS90-25C3
232.5 Кб
