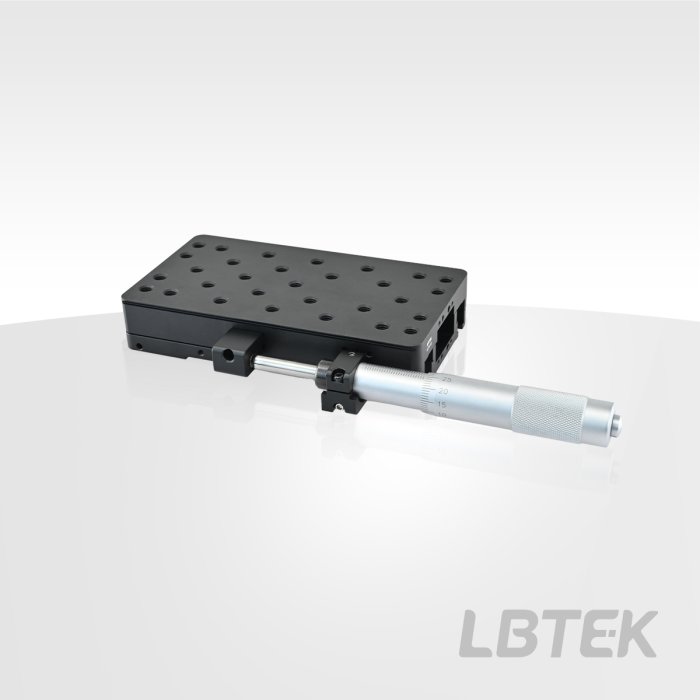

Арт. LS75-50L
- Одноосевой привод со стандартной микрометрической головкой, с быстросъёмными пазами типа «ласточкин хвост» на верхней и нижней плитах;
- Размер столика: 75,7 мм × 140 мм;
- Ход: 50 мм;
- Минимальное деление: 10 мкм;
- Доступны три типа привода: прямой торцевой привод, левосторонний привод и правосторонний привод;
Одноосевой линейный столик перемещения от LBTEK доступен в трёх исполнениях привода: прямой торцевой привод, левосторонний привод и правосторонний привод. Все модели оснащены одноосевым приводом с микрометрической головкой, обеспечивающим ход 50 мм и минимальное деление микрометра 10 мкм. Поверхность столика имеет размер 75,7 мм × 140 мм с резьбовыми отверстиями M6. Основание включает четыре П-образных паза для позиционирования, обеспечивающих крепление столика винтами M6. Основание и верхняя плита оснащены быстросъёмными пазами типа «ласточкин хвост», позволяющими гибко собирать многоосевые столики перемещения.
100 336
Характеристики
| Высота столика: 26 мм | Характеристики нижних отверстий с зенковкой: M6 |
| Масса нетто: 0,718 кг | Способ сборки многоосевой конструкции: фиксация затяжкой стопорного блока «ласточкин хвост» |
| Максимальная вертикальная грузоподъёмность: 4 кг | Максимальная горизонтальная грузоподъёмность: 42 кг |
| Параллельность хода: 15 мкм | Прямолинейность (вертикальное, горизонтальное направление): ≤3 мкм |
| Характеристики резьбовых отверстий столика: M6 | Материал: алюминиевый сплав 6061-T6 |
| Обработка основной поверхности: Чёрное анодирование после шлифовки | Минимальное деление микрометрической головки: 10 мкм |
| Шаг резьбовых отверстий: 12,5 мм |
