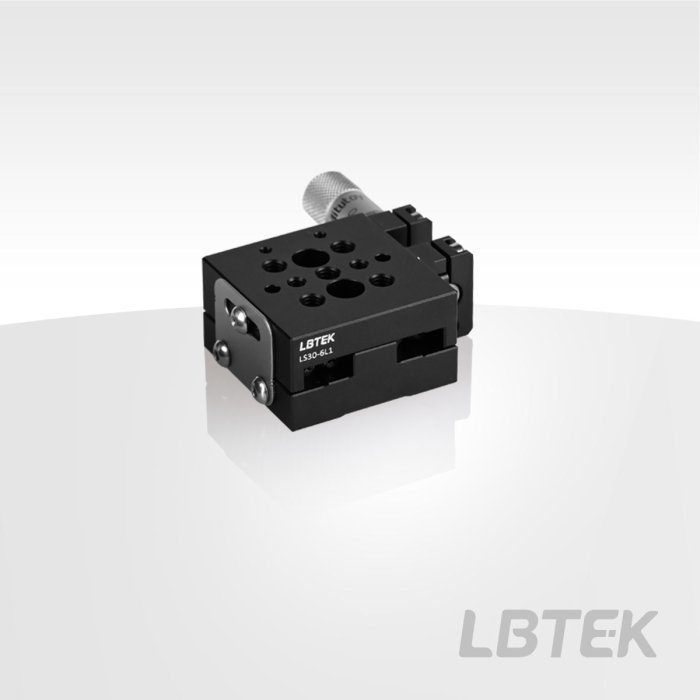

Арт. LS30-6L1
- Одноосевой привод со стандартной микрометрической головкой
- Размер столика: 30 мм × 30 мм
- Ход: 6,5 мм
- Минимальная цена деления микрометрической головки: 10 мкм
- Доступен в двух типах привода: левосторонний и правосторонний
Одноосевые линейные подвижки от LBTEK доступны в двух типах привода: левосторонний и правосторонний. Обе используют одноосевую приводную систему с микрометрической головкой, обеспечивая диапазон хода 6,5 мм, с минимальной ценой деления микрометрической головки 10 мкм. Платформа столика имеет размер 30 мм×30 мм и включает резьбовые отверстия M3 и M4. В нижней части столика расположены 2 отверстия под потайные штифты и 1 резьбовое отверстие M4, позволяющие закрепить столик винтами M3 или M4.
31 752
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Высота столика: 14 мм |
| Прямолинейность (вертикальное, горизонтальное направление): ≤3 мкм | Тип нижнего монтажного отверстия: M4 |
| Способ многоосевой сборки: 2 установочных штифта + 2 винта | Шаг резьбовых отверстий: 25 мм |
| Минимальная цена деления микрометрической головки: 10 мкм | Основная поверхностная обработка: чёрное анодирование после шлифовки |
| Характеристики резьбовых отверстий столика: M4/M3 | Параллельность хода: ≤8 мкм |
| Вес нетто: 0,52 кг | Горизонтальная нагрузка: 3,2 кг |
| Вертикальная нагрузка: 1,1 кг |
Документы
PDF-LS30-6L1
116 Кб
