Арт. LS30-6L3
- Привод по осям XYZ со стандартной микрометрической головкой
- Размер столика: 30 мм × 30 мм
- Ход: 6,5 мм
- Минимальная цена деления микрометрической головки: 10 мкм
- Доступен в двух типах привода: левосторонний и правосторонний

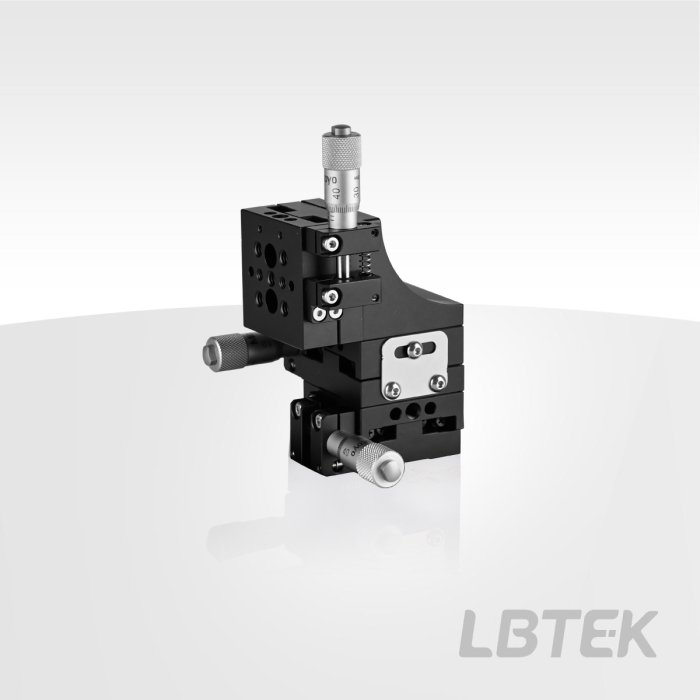

Трёхосевые линейные подвижки XYZ от LBTEK доступны в двух типах привода: левосторонний и правосторонний. Обе используют привод по направлениям XYZ и оснащены микрометрической головкой. Диапазон хода составляет 6,5 мм, а минимальная цена деления микрометрической головки — 10 мкм. Размер платформы столика составляет 30 мм×30 мм, с 5×M4 и 2×M3 резьбовыми отверстиями. В нижней части столика расположены 2 отверстия под потайные штифты и 1 резьбовое отверстие M4, позволяющие закрепить столик винтами M3 или M4.
97 202
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Характеристики резьбовых отверстий столика: M4/M3 |
| Тип нижнего монтажного отверстия: M4 | Ортогональность осей XY: ≤10 мкм |
| Шаг резьбовых отверстий: 25 мм | Минимальная цена деления микрометрической головки: 10 мкм |
| Основная поверхностная обработка: чёрное анодирование после шлифовки | Прямолинейность (вертикальное, горизонтальное направление): ≤3 мкм |
| Максимальная вертикальная грузоподъёмность: 4 кг | Перпендикулярность перемещения по оси Z: ≤30 мкм |
| Горизонтальная нагрузка: 3,2 кг | Вертикальная нагрузка: 1,1 кг |
