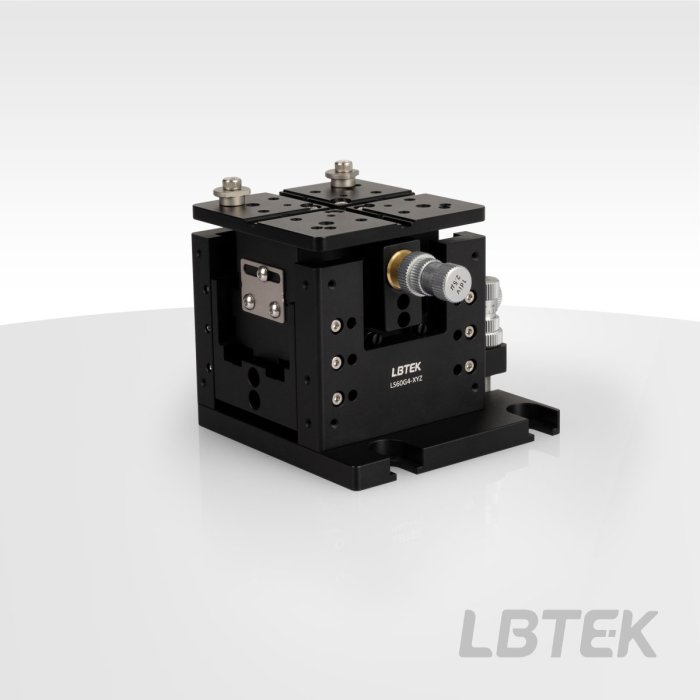

Компактная 3-осевая подвижка, размер столика 60 мм×60 мм, ход по осям XYZ 4 мм

• Размер столика 60 мм×60 мм
• Ход по осям X, Y, Z 4 мм
• Грубая регулировка 0,5 мм/об, разрешение точной регулировки 2,5 мкм/дел

Компактная трёхосевая подвижка от LBTEK предлагает ход 4 мм по осям X, Y и Z. Она оснащена миниатюрной приводной головкой с грубой регулировкой 0,5 мм/об (ход 4 мм, без шкалы делений) и точной регулировкой 0,05 мм/об (ход 0,25 мм, минимальное разрешение 2,5 мкм/дел). Поверхность столика имеет размер 60 мм × 60 мм и включает центральный перекрёстный паз для быстрой юстировки аксессуаров шириной 3 мм. Столик оснащён резьбовыми отверстиями M2, M3 и M4 для удобного расширения дополнительными компонентами. Внутренняя направляющая конструкция использует перекрёстные роликовые направляющие, обеспечивая высокую точность позиционирования, высокую жёсткость и грузоподъёмность до 3 кг. Боковые фиксирующие винты позволяют надёжно закрепить положение после регулировки. Доступны два способа фиксации: при ограниченном пространстве используйте шестигранный ключ для затяжки винта рядом с микрометрической головкой; если пространство позволяет, используйте три входящих в комплект удлинённых винта для фиксации. Прилагаемые винты достаточно длинные и имеют накатанную поверхность для удобства эксплуатации. Основание включает монтажные отверстия и пазы M6 для установки на оптические столы и макетные платы. Примечание: при использовании точной регулировки сначала зафиксируйте гайку грубой регулировки, затем регулируйте с помощью ручки точной регулировки. Из-за индивидуальных отличий возможна погрешность регулировки в пределах одной единицы разрешения.
