- Размер столика 60 мм×60 мм
- Ход по осям X, Y, Z 13 мм
- Разрешение грубой регулировки 10 мкм, разрешение точной регулировки 0,5 мкм

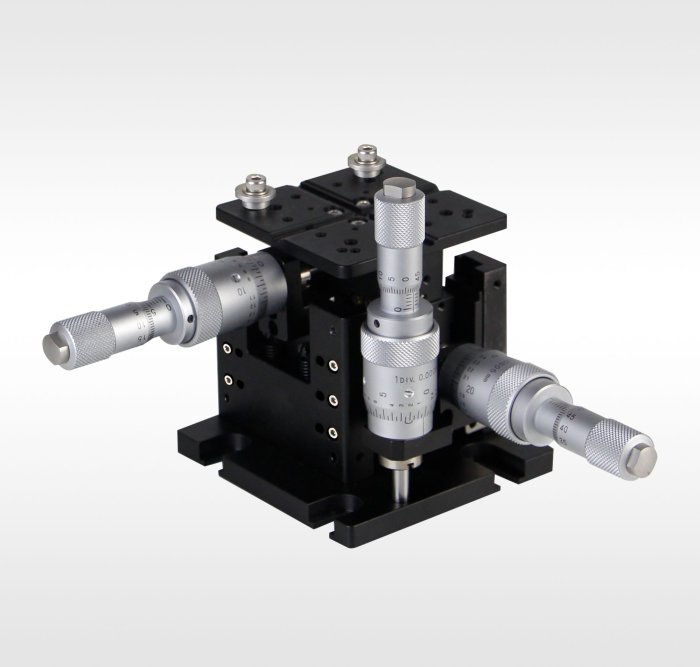

Компактная трёхосевая подвижка от LBTEK предлагает диапазон хода 13 мм по осям X, Y и Z, приводимая дифференциальными микрометрами Mitutoyo. Грубая регулировка обеспечивает ход 0,5 мм за оборот с разрешением 10 мкм, а точная регулировка — ход 0,025 мм за оборот с минимальным отсчётом (разрешением) 0,0005 мм (0,5 мкм). Поверхность столика имеет размер 60 мм × 60 мм и включает центральный перекрёстный паз для быстрой юстировки аксессуаров шириной 3 мм. Столик включает резьбовые отверстия M2, M3 и M4 для удобного расширения дополнительными компонентами. Внутренняя направляющая конструкция использует перекрёстные роликовые направляющие, обеспечивая высокую точность позиционирования и жёсткость при поддержке нагрузки до 3 кг. На боковой стороне предусмотрены фиксирующие винты для закрепления регулировок, с двумя способами фиксации: при ограниченном пространстве используйте шестигранный ключ для затяжки винта рядом с микрометром; если пространство позволяет, используйте три входящих в комплект удлинённых винта для фиксации, которые достаточно длинные и имеют накатанную поверхность для удобства эксплуатации. Снизу расположены монтажные отверстия и пазы M6, позволяющие установку на оптические столы и макетные платы.
| Основной материал: алюминиевый сплав 6061-T6 | Комплектация: винт с шестигранной головкой M6×10 мм / 4 шт.; шестигранный ключ 4 мм / 1 шт. |
| Поверхностная обработка: чёрное анодирование | Размер столика: 60 мм×60 мм |
| Высота столика: 69,5 мм±6,5 мм | Характеристики резьбовых отверстий столика: M2/M3/M4 |
| Прямолинейность: ±10 мкм | Грузоподъёмность: 3 кг |
| Вес: 0,556 кг |
