Арт. FCSS-R5
- Подходит для систем ввода излучения в оптоволокно
- Линейная регулировка по осям X, Y и Z
- Угловая регулировка по θy и θz
- Конфигурация с левой/правой системой координат

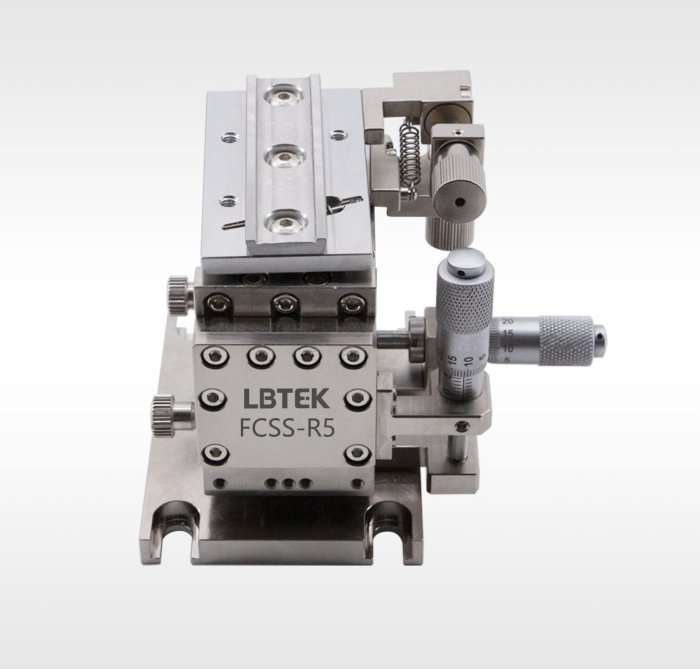

Пятиосевой нержавеющий столик для юстировки оптоволокна от LBTEK представляет собой 5-осевой столик с высокоточными линейными столиками (XYZ) и угловыми столиками (θyθz). Оси X и Y имеют диапазон хода ±6,5 мм, а ось Z обеспечивает ход ±5 мм, с разрешением до 10 мкм на деление. Оси θy и θz обеспечивают ход ±3° с точностью регулировки 0,3° за оборот. Основание включает четыре U-образных монтажных паза M6 для крепления столика. В комплект поставки пятиосевого нержавеющего столика для юстировки оптоволокна от LBTEK входят четыре винта с шестигранной головкой M6.
254 015
Характеристики
| Материал: нержавеющая сталь | Поверхностная обработка: никелирование |
| Вес нетто: 1,2 кг | Комплектация винтами (спецификация/количество): винт с шестигранной головкой M6×12 / 4 шт. |
| Разрешение по XYZ: 10 мкм/деление | Ход по θX, θY: ±3° |
| Ход регулировки по оси Z: ±5 мм | Ход по осям XY: ±6,5 мм |
| Разрешение по θX, θY: 0,3°/об | Прямолинейность перемещения по осям XYZ: 5 мкм |
| Вертикальная грузоподъёмность: 1,5 кгс |
Документы
PDF-FCSS-R5
170 Кб
