- Оси перемещения: X, Y, Z, θx, θy
- Точность угла тангажа/рыскания: 0,75°/об
- Регулируемый диапазон угла тангажа/рыскания: 5°
- Диапазон хода по осям X, Y: 3 мм
- Чувствительность точной регулировки по осям X, Y: 0,78 мкм/об
- Диапазон хода по оси Z: 3 мм

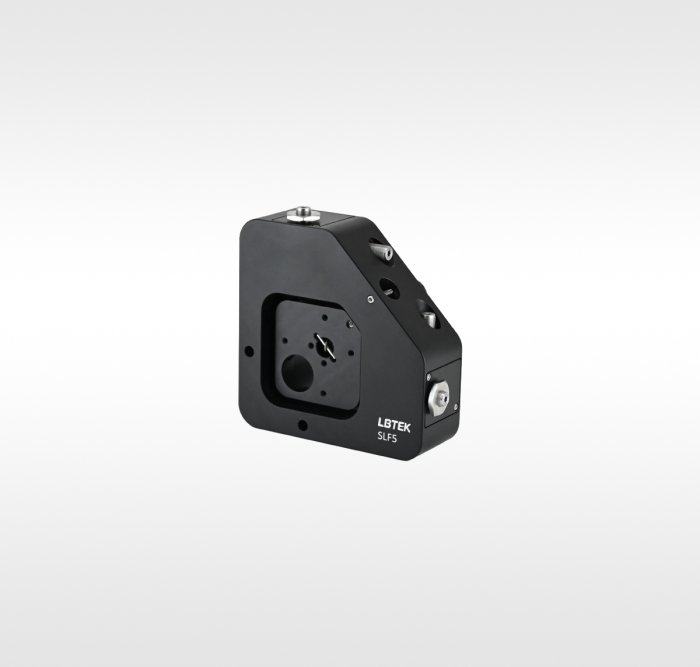

Пятиосевой позиционер для одномодового оптоволокна от LBTEK обеспечивает регулировку по тангажу/рысканию и осям XYZ, что делает его подходящим для применений с одномодовым оптоволокном. Конец оптоволокна оснащён независимым управлением наклоном/отклонением, осуществляемым тремя регулировочными винтами, обеспечивающими точность 0,75° за оборот. Каждый регулятор оснащён планетарными шестернями, и вращение центральной рукоятки приводит в движение все три регулятора одновременно для независимого перемещения по оси Z. Когда один из винтов зафиксирован шестигранным ключом 2 мм, можно выполнять движение по тангажу/рысканию. Два взаимно перпендикулярных регулировочных винта сбоку обеспечивают юстировку по осям X-Y, а на наклонной позиции расположена пара винтов точной регулировки X-Y. Вращение винта грубой регулировки через внутренний кулачок обеспечивает чувствительность 0,78 мкм за оборот. Предусмотрено несколько монтажных отверстий для установки аксессуаров, обеспечивающих максимальную гибкость. Основание включает четыре монтажных отверстия M4, позволяющих крепить стойки к позиционеру одномодового оптоволокна для левосторонней или правосторонней компоновки.
| Материал: алюминиевый сплав 6061-T6 | Характеристики/количество монтажных отверстий: резьбовое отверстие M4/4 шт. |
| Поверхностная обработка: чёрное анодирование | Характеристики/количество регуляторов: M6 x 0,25 /5 шт. |
| Высота центра оптической оси: 25,4 мм | Вес: 0,63 кг |
| Ключ в комплекте/количество: 2,0 мм/1 шт. | Регулируемый диапазон угла тангажа/рыскания: 5° |
| Диапазон хода по оси Z: 3 мм | Диапазон перемещения по осям X и Y: 3 мм |
| Точность перемещения по осям X и Y: 0,25 мм/об | Точность перемещения по оси Z: 0,25 мм/об |
