Арт. VSS-MBB-1515
Подробнее
37 553
Описание

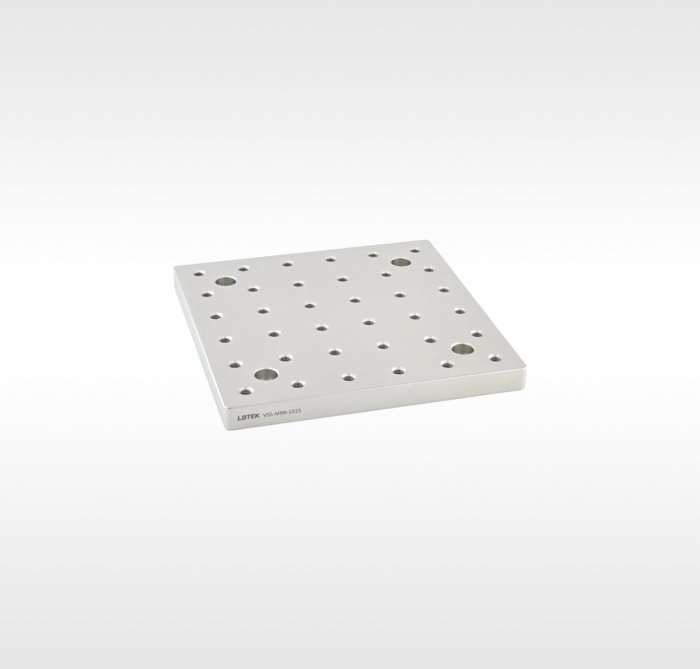

LBTEK предлагает стандартные оптические плиты из нержавеющей стали 316L. Поверхность обработана пескоструйным методом с последующей пассивацией, что позволяет использовать их для сборки компактных оптических систем. Толщина плит — 12,7 мм. Рабочая поверхность оснащена стандартной сеткой сквозных резьбовых отверстий M6 и отверстиями с цековкой. Четыре отверстия с цековкой расположены по углам на расстоянии 25 мм от края и используются для крепления плиты к поверхности оптического стола. Шаг резьбовых отверстий M6 составляет 25×25 мм, расстояние от края до оси крайнего отверстия — 12,5 мм. После распаковки в чистой зоне подготовленные плиты можно использовать в вакууме до 10⁻⁶ Торр и ниже.
Характеристики
| Материал: нержавеющая сталь 316L | Обработка поверхности: пескоструйная обработка с последующей пассивацией |
| Длина плиты: 150 мм | Ширина плиты: 150 мм |
| Толщина плиты: 12,7 мм | Плоскостность рабочей поверхности: ±0,15 мм |
| Тип резьбовых отверстий: сквозные M6 | Шаг сетки резьбовых отверстий: 25 мм |
| Расстояние от крайнего отверстия до края: 12,5 мм |
Документы
PDF-VSS-MBB-1515
126.5 Кб
