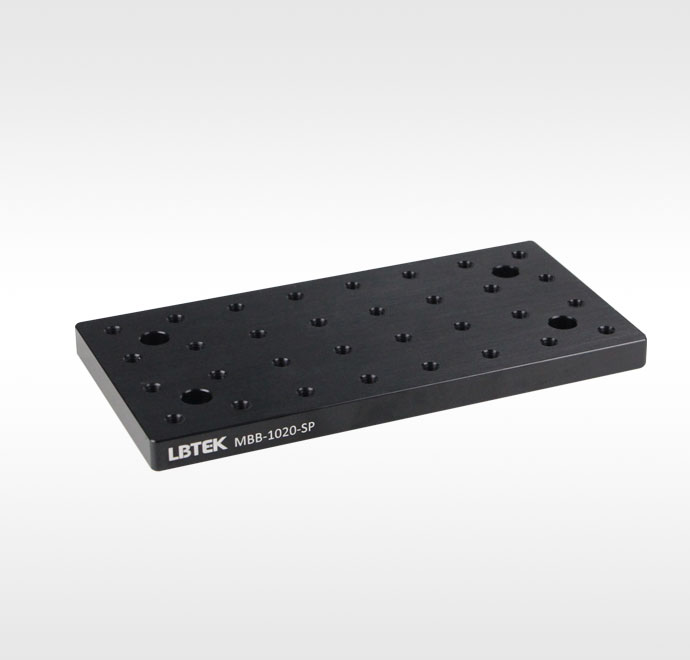

Арт. MBB-1020-SP
Подробнее
754
Описание
LBTEK изготавливает оптические макетные плиты по индивидуальному заказу. По требованиям заказчика могут быть изменены материал, обработка поверхности, размеры, форма, а также расположение и параметры отверстий. Для получения дополнительной информации и оформления заказа обратитесь в службу поддержки LBTEK.
Варианты исполнения:
- Материал: стандартное исполнение — алюминиевый сплав 6061-T6; опционально — алюминиевый сплав 5083 без обработки поверхности для применения в вакуумной среде.
- Обработка поверхности: стандартное исполнение — чёрное анодирование с предварительной шлифовкой; опционально — чёрное анодирование после пескоструйной обработки.
- Размеры, форма, шаг и параметры отверстий: изготавливаются по требованиям заказчика.
- Плоскостность рабочей поверхности: ±0,15 мм (в пределах участка 1000×600 мм; для изделий большего размера параметры согласовываются индивидуально).
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Обработка поверхности: чёрное анодирование с предварительной шлифовкой |
| Толщина макетной плиты: 12,7 мм | Плоскостность рабочей поверхности: ±0,08 мм |
| Длина макетной плиты: 200 мм | Ширина макетной плиты: 100 мм |
| Резьбовые отверстия: сквозные M6 | Шаг резьбовых отверстий: 25×25 мм |
| Центральное отверстие: отсутствует | Количество монтажных отверстий с цековкой: 4 |
| Совместимые винты: M6 с цилиндрической головкой под внутренний шестигранник | Расстояние от центра монтажного отверстия с цековкой до края: 25 мм |
| Расстояние от крайнего резьбового отверстия до края: 12,5 мм |
Документы
PDF-MBB-1020-SP
97.4 Кб
