Арт. MBB-3045C
Подробнее
3 605
Описание

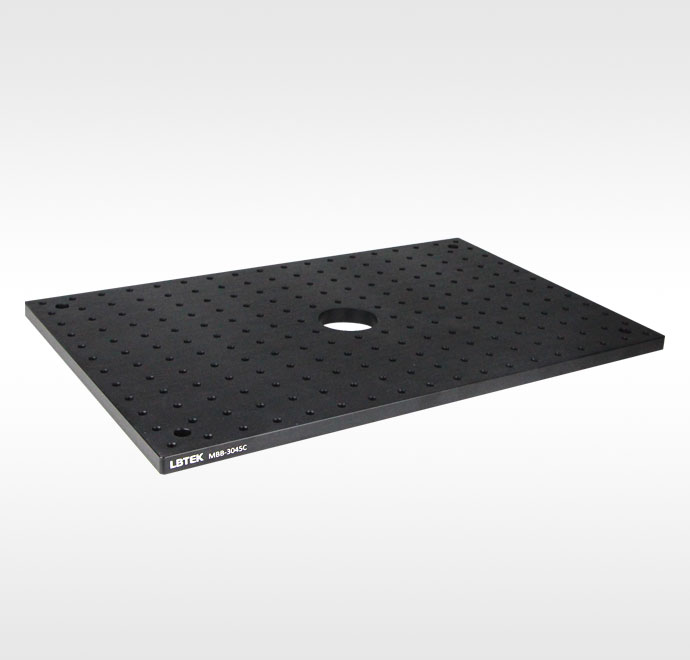

LBTEK изготавливает макетные плиты в соответствии с требованиями стандартов точности. Чёрное анодированное покрытие поверхности снижает паразитные отражения и уменьшает их влияние на работу оптических систем. На поверхности плиты выполнена сетка сквозных резьбовых отверстий M6 с шагом 25×25 мм.
В центре плиты предусмотрено сквозное отверстие для прохождения лазерного луча, прокладки кабелей или применения в системах формирования изображения. Также макетная плита имеет четыре монтажных отверстия с цековкой.
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Обработка поверхности: чёрное анодирование |
| Диаметр центрального отверстия: Ø50 мм | Плоскостность рабочей поверхности: ±0,15 мм |
| Длина макетной плиты: 450 мм | Ширина макетной плиты: 300 мм |
| Резьбовые отверстия: сквозные M6 | Шаг резьбовых отверстий: 25×25 мм |
| Расстояние от крайнего резьбового отверстия до края: 12,5 мм |
Документы
PDF-MBB-3045C
164.3 Кб
