Арт. MBB-6090
Подробнее
11 458
Описание

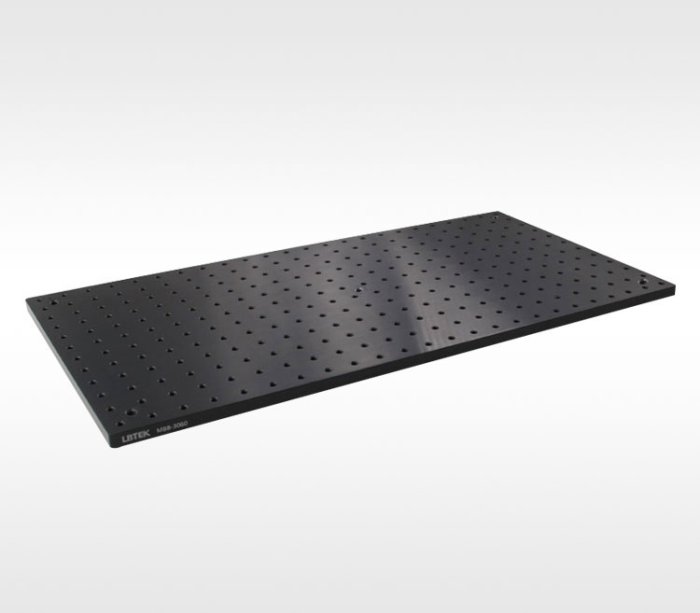

Макетные плиты LBTEK изготавливаются в соответствии с требованиями стандартов точности. Чёрное анодированное покрытие снижает паразитные отражения и уменьшает их влияние на работу оптических систем. На поверхности плиты выполнена сетка сквозных резьбовых отверстий M6 с шагом 25×25 мм.
Оптические макетные плиты LBTEK длиной более 300 мм имеют пять монтажных отверстий с цековкой. При повышенной нагрузке на центральную часть плиты крепление дополнительного монтажного основания через центральное отверстие с цековкой повышает жёсткость конструкции. Это уменьшает деформацию рабочей поверхности.
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Обработка поверхности: чёрное анодирование |
| Расстояние от крайнего резьбового отверстия до края: 12,5 мм | Плоскостность рабочей поверхности: ±0,15 мм |
| Длина макетной плиты: 900 мм | Ширина макетной плиты: 600 мм |
| Резьбовые отверстия: сквозные M6 | Шаг резьбовых отверстий: 25×25 мм |
Документы
PDF-MBB-6090
303.8 Кб
