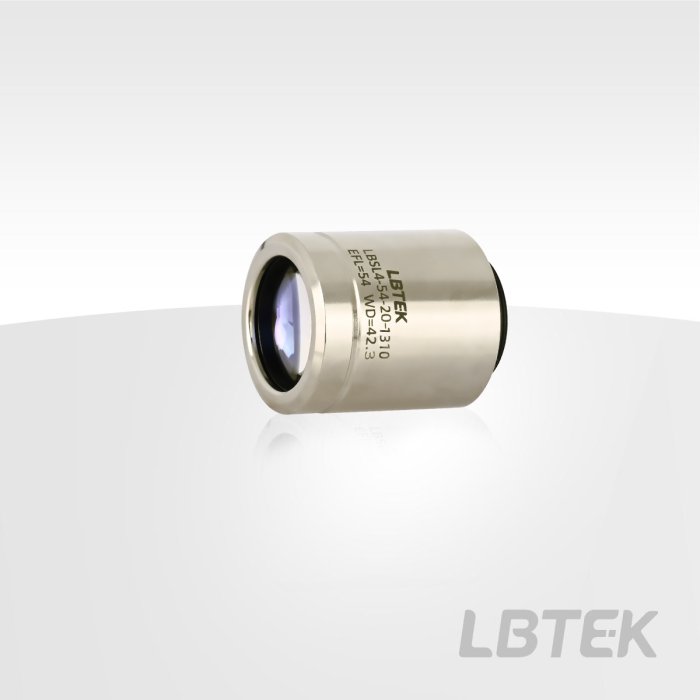

Арт. LBSL4-54-20-1310
- Предназначен для систем формирования изображений ОКТ
- Угол сканирования: ±7,5°×±7,5°, ±10,0°×±10,0°
- Спецификация резьбы: M25×0,75, SM2
Сканирующие объективы LBTEK имеют телецентрический оптический тракт и коррекцию аберраций по схеме f-theta, преобразуя угловое отклонение гальваносканера в линейное смещение на фокальной плоскости, обеспечивая подавление геометрической дисторсии и плоский вывод изображения. Эта серия изделий предназначена для систем ОКТ, но также может использоваться в системах лазерной сканирующей микроскопии. Доступные рабочие диапазоны длин волн включают 400–700 нм, 750–950 нм, 800–1100 нм, 950–1150 нм и 1250–1380 нм, выбираемые в зависимости от конкретного применения.
168 761
Характеристики
| Диаметр корпуса: 34 мм | Тип резьбы: M25×0,75 |
| Длина резьбы: 4,7 мм | Рабочее расстояние: 42,3 мм |
| Удаление выходного зрачка: 18,9 мм | Угол сканирования: ±10,6°/±7,5°×±7,5° |
| Диапазон сканирования: 19,9 мм/14,1 мм×14,1 мм |
Документы
PDF-LBSL4-54-20-1310
71.2 Кб
