Арт. PMFC795-2.5-6-APC
- Разъём FC/APC
- Расчётная длина волны: 795 нм
- Используется немагнитный материал с сохранением поляризации

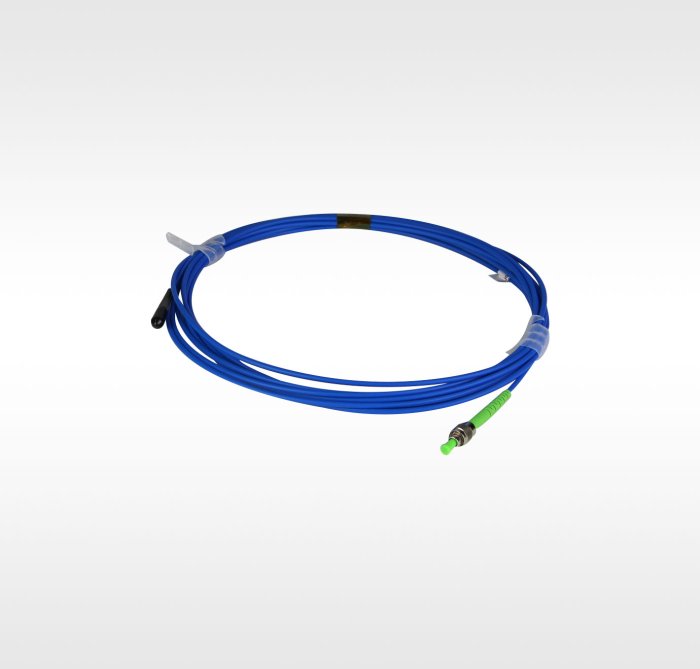

Немагнитный волоконный коллиматор LBTEK с разъёмом FC/APC и сохранением поляризации состоит из разъёма, оптического волокна и коллимирующей головки, что позволяет эффективно коллимировать и выводить в свободное пространство излучение, передаваемое по волокну. В качестве оптических компонентов используются ахроматические двухлинзовые системы с рабочей полосой пропускания до ±20 нм. Волоконная часть выполнена из волокна с сохранением поляризации, что позволяет сохранять состояние поляризации неизменным в процессе распространения. Поскольку волновая ошибка двухлинзовой системы может возрастать при передаче, рекомендуется использовать коллиматор на рабочем расстоянии.
426.87
Характеристики
| Рабочая полоса пропускания: ±20 нм | Отклонение угла излучения: ≤0.8 ° |
| Максимальные вносимые потери: 1.5 дБ | Коэффициент экстинкции: ≥20 дБ |
| Обратные потери: ≥40 дБ | Тип волокна: Nufern PM780-HP |
| Тип разъёма: FC/APC | Диаметр оболочки: 3 мм |
| Длина волокна: 6 м | Материал корпуса: PEEK |
| Габаритные размеры: φ5.0*25.5 мм | Рабочая температура: -20 ～+70 ℃ |
Документы
PDF-PMFC795-2.5-6-APC
74.6 Кб
