Арт. MAC4301-C
- Материал подложки: B270
- Высокая числовая апертура (NA)
- Рабочая длина волны: 1100–1650 нм (просветляющее покрытие)
- Применение: конденсирование, проекция и детектирование

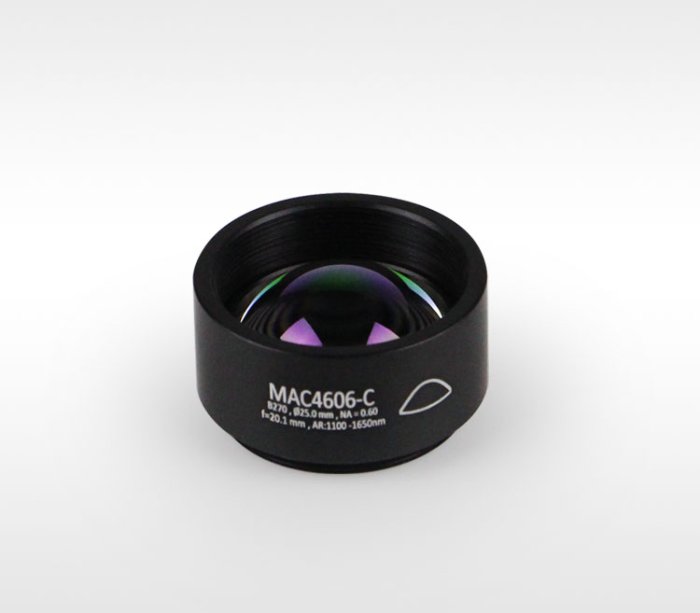

LBTEK использует стекло B270 для изготовления различных асферических конденсорных линз. Стекло B270 — высококачественное стекло, разработанное компанией Schott, обладающее отличной плоскостностью поверхности и превосходными оптическими характеристиками, с высоким светопропусканием в видимом диапазоне. Асферические конденсорные линзы LBTEK поставляются уже установленными в стандартные оправы. На оправах выгравированы модель изделия, тип, диаметр, фокусное расстояние и числовая апертура для удобства определения параметров линзы пользователем.
5 651
Характеристики
| Допуск по фокусному расстоянию: ±8% | Корпус: SM05-8A (тубус, внутренняя и внешняя резьба SM05) |
| Эксцентриситет: ≤30 угл.мин | Качество поверхности (царапины/питтинги): 80/50 |
| Просветляющее покрытие: Ravg<0,5%<sup>a</sup>@рабочей длине волны (6° угол падения, одна поверхность) | Покрытие: просветляющее покрытие |
| Относительное отверстие (f/#): 0,70 | Заднее фокусное расстояние: 3,7 мм |
| Материал: B270 | Рабочая длина волны: 1100 нм-1650 нм |
| Толщина по краю: 1,6 мм | Допуск по центральной толщине: ±0,3 мм |
| Центральная толщина: 7,5 мм |
