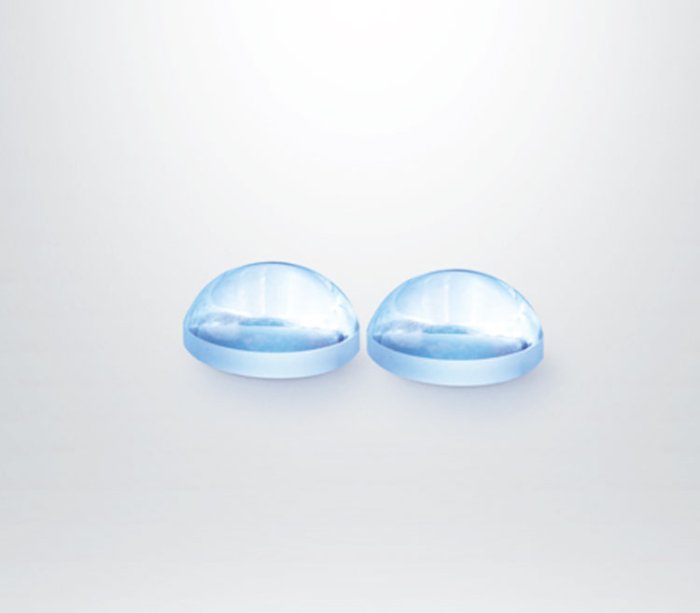

Арт. AC4704-C
- Материал подложки: B270
- Высокая числовая апертура (NA)
- Рабочая длина волны: 1100–1650 нм (просветляющее покрытие)
- Применение: конденсирование, проекция и детектирование
LBTEK использует стекло B270 для изготовления различных асферических конденсорных линз. Стекло B270 — высококачественное стекло, разработанное компанией Schott, обладающее отличной плоскостностью поверхности и превосходными оптическими характеристиками, с высоким светопропусканием в видимом диапазоне. Все круглые линзы LBTEK могут устанавливаться в стандартные тубусы LBTEK, неподвижные держатели линз и различные коаксиальные монтажные пластины. Покупатели могут выбрать оптимальное решение для крепления в зависимости от сценария применения.
4 594
Характеристики
| Материал: B270 | Центральная толщина: 14,0 мм |
| Допуск по центральной толщине: ±0,3 мм | Толщина по краю: 1,2 мм |
| Рабочая длина волны: 1100 нм-1650 нм | Допуск по фокусному расстоянию: ±8% |
| Заднее фокусное расстояние: 7,3 мм | Относительное отверстие (f/#): 0,70 |
| Покрытие: просветляющее покрытие | Просветляющее покрытие: Ravg<0,5%<sup>a</sup>@рабочей длине волны (6° угол падения, одна поверхность) |
| Качество поверхности (царапины/питтинги): 80/50 | Эксцентриситет: ≤30 угл.мин |
Документы
PDF-AC4704-C
113 Кб
