- Рабочий диапазон длин волн: 700–1700 нм
- Диаметр механической оправы: Ø12,7 мм, Ø25,4 мм, Ø50,8 мм
- Подходят для маломощных применений, обеспечивают высокий коэффициент экстинкции и большие углы падения
- На оправе нанесена маркировка модели и направления оси пропускания для удобства использования

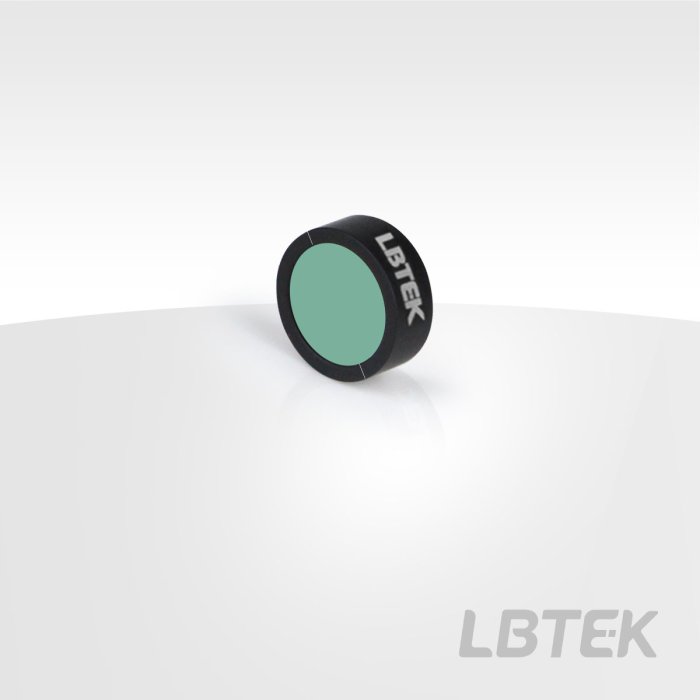

Плёночные линейные поляризаторы с рабочим диапазоном длин волн 700–1700 нм имеют просветляющее покрытие на обеих контактирующих с воздухом поверхностях подложек для соответствующего диапазона длин волн. Поляризаторы со световыми апертурами Ø10 мм, Ø21,5 мм и Ø45 мм устанавливаются в механические кольцевые оправы диаметром Ø12,7 мм, Ø25,4 мм и Ø50,8 мм соответственно. Поляризаторы подходят для маломощных применений и обеспечивают высокий коэффициент экстинкции, а также широкий диапазон углов падения ±20° при формировании линейно поляризованного излучения. На оправах всех трёх моделей нанесены обозначения модели и направления оси пропускания для удобства использования. Обратите внимание: в связи с обновлениями версий изделия возможны расхождения между гравировкой на оправе и фактической моделью продукта. Однако это не влияет на характеристики изделия — можно использовать его без опасений.
| Артикул: FLP13-NIR-M | Материал подложки: оптическое стекло N-BK7 |
| Рабочий спектральный диапазон: 700–1700 нм | Апертура (световой диаметр): Ø10 мм |
| Диаметр оправы: Ø12,7 мм | Толщина оправы: 4,7 мм |
| Просветляющее покрытие (AR): Rср < 1,0 % в диапазоне 700–1700 нм | Угол падения (AOI): ±20° |
| Коэффициент экстинкции (Tp:Ts): Tp:Ts >1000:1 в диапазоне 600–1500 нм; >3000:1 в диапазоне 1500–2000 нм | Точность юстировки оси пропускания: ±1° |
| Отклонение проходящего излучения (без оправы): < 1 угл. мин. | Отклонение проходящего излучения (в оправе): < 10 угл. мин. |
| Класс чистоты поверхности (Scratch-Dig): 60/40 | Диапазон рабочих температур: 0…+60 °C |
