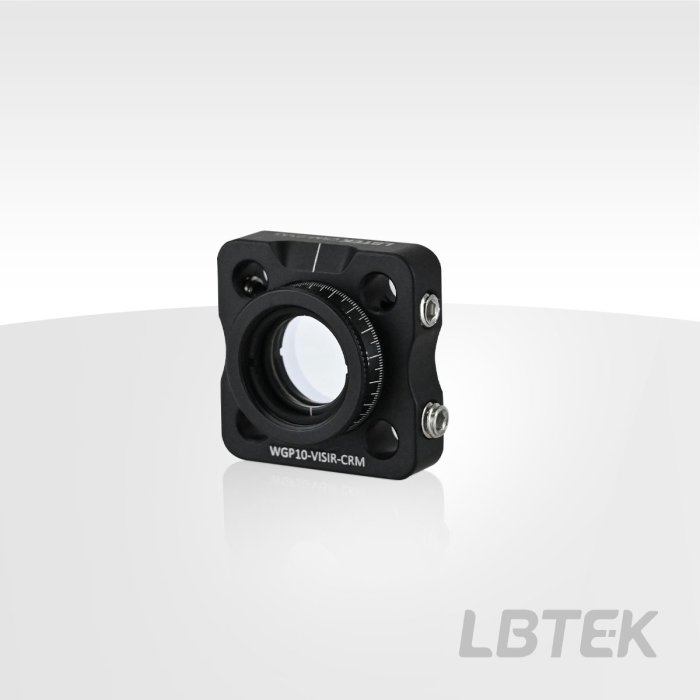

Арт. WGP10-VISIR-CRM
- Рабочая длина волны: 420–1100 нм
- Установка в поворотное зеркальное крепление
- Модели механического крепления: CRM-05AS, CRM-1AS
Подробнее
40 298
Описание
Металлические поляризаторы с решётчатой структурой (Wire Grid Polarizer, WGP) с рабочим диапазоном длин волн 420–1100 нм имеют просветляющее покрытие на обеих контактирующих с воздухом поверхностях подложек для соответствующего спектрального диапазона. Поляризаторы в кольцевых оправах устанавливаются в поворотные зеркальные крепления CRM-05AS и CRM-1AS, апертуры составляют Ø10 мм и Ø21,5 мм соответственно. Ось пропускания обоих изделий совмещена с отметкой 0° и зафиксирована клеем для удобства использования заказчиком.
Характеристики
| Артикул: WGP10-VISIR-CRM | Материал оптического элемента: металлическая поляризационная плёнка (решётчатая структура) / N-BK7 |
| Рабочий спектральный диапазон: 420–1100 нм | Апертура (световой диаметр): Ø10 мм |
| Модель крепления: CRM-05AS | Габариты крепления: 25,0×25,0×11,0 мм |
| Коэффициент экстинкции: >200:1 в диапазоне 420–520 нм; >1000:1 в диапазоне 520–1100 нм | Пропускание (avg.): Tp > 75 % @420–1100 нм (среднее) |
| Угол падения (AOI): ±20° | Разность хода волнового фронта (@633 нм): < λ |
| Просветляющее покрытие: Rср < 1 % @400–1100 нм | Плоскопараллельность поверхностей: < 10 угл. мин. |
| Класс чистоты поверхности (Scratch-Dig): 60/40 | Диапазон рабочих температур: от −40 до +93 °C |
| Порог лучевого повреждения (непрерывное излучение): 100 Вт/см² @532 нм (параллельная поляризация, Ø0,66 мм); 90 Вт/см² @532 нм (перпендикулярная поляризация, Ø0,82 мм) | Порог лучевого повреждения (импульсное излучение): 0,08 Дж/см² @532 нм, 5 нс, 10 Гц (параллельная поляризация); 0,06 Дж/см² @532 нм, 5 нс, 10 Гц (перпендикулярная поляризация) |
