Арт. PBS601
- Рабочая длина волны: 420–680 нм
- Коэффициент экстинкции (Tp:Ts): >1000:1
- Без установочной оправы (коаксиального корпуса)
Подробнее
1,302.00
Описание

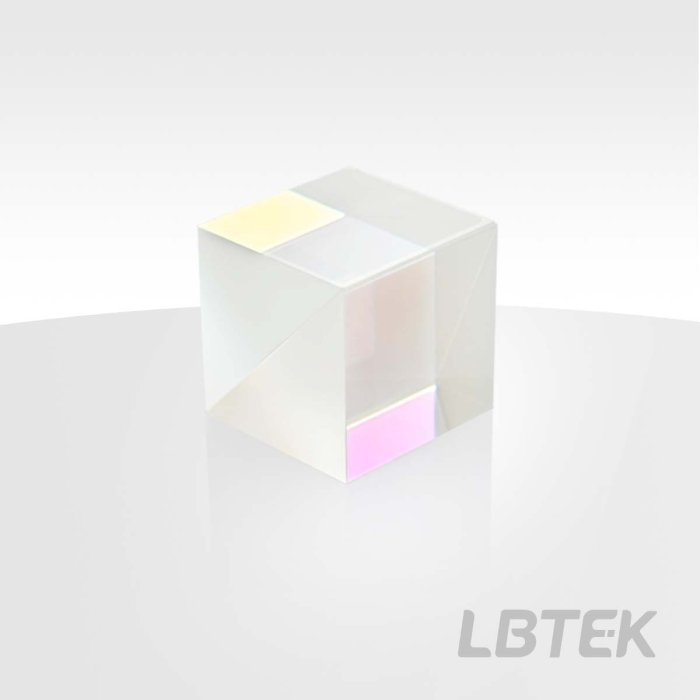

Неустановленный поляризационный светоделительный кубик LBTEK по всем граням имеет просветляющее покрытие (Rср < 0,5 %); на гипотенузной грани одной из двух прямоугольных призм нанесено светоделительное покрытие, а на матовой верхней грани этой призмы карандашом нанесена чёрная точка-маркер. Для достижения оптимальных оптических характеристик рекомендуется направлять падающее излучение через катетную грань призмы с нанесённым светоделительным покрытием. LBTEK предлагает различные переходные оправы для кубиков: с зажимной оправой полный размер узла составляет 25,4 мм; совместно с оправой для кубика CM-3 обеспечивается совместимость с 30 мм коаксиальной системой.
Характеристики
| Артикул: PBS601 | Материал оптического элемента: N-SF1 |
| Рабочий спектральный диапазон: 420–680 нм | Размер (сторона куба): 5,0×5,0×5,0 мм |
| Тип крепления: без оправы | Апертура (световой диаметр): 80 % CA |
| Допуск на размер: ±0,25 мм | Разность хода волнового фронта на просвет (@633 нм): λ/4 |
| Плоскостность поверхности (@633 нм): λ/4 | Коэффициент экстинкции (Tp:Ts): >1000:1 |
| Класс чистоты поверхности (Scratch-Dig): 40/20 | Светоделительное покрытие: Tp,avg > 90 %; Rs,avg > 95 % |
| Просветляющее покрытие (AR): Rср < 0,5 % (угол падения 6°, одна сторона) | Угол выхода излучения: на просвет: 0°±5 угл. мин.; на отражение: 90°±5 угл. мин. |
Документы
PDF-PBS601
87.3 Кб
