Арт. MPBS631
- Рабочая длина волны: 420–680 нм
- Коэффициент экстинкции (Tp:Ts): >1000:1
- Резьбовые отверстия M3 на боковой грани, совместимость с 16 мм коаксиальной системой
- 4 отверстия с резьбой SM05 на боковых гранях для установки тубусов объективов SM05
Подробнее
1,890.00
Описание

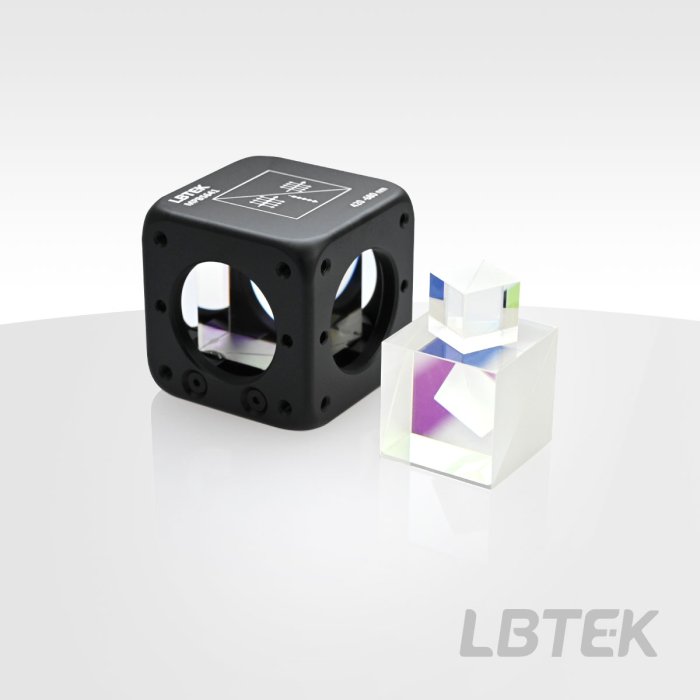

LBTEK устанавливает поляризационный светоделительный кубик 20,0 мм в корпус, совместимый с 16 мм коаксиальной системой; направление хода лучей обозначено рисками на верхней грани корпуса. На боковой грани корпуса предусмотрены резьбовые отверстия M3, позволяющие соединять узел со стержнями Ø4 мм коаксиальной системы 16 мм. Кроме того, на боковых гранях корпуса выполнены 4 отверстия с внутренней резьбой SM05, совместимые с тубусами линз 12,7 мм. В основании коаксиального кубика также предусмотрено резьбовое отверстие M4 для установки на стержень.
Характеристики
| Артикул: MPBS631 | Материал оптического элемента: N-SF1 |
| Рабочий спектральный диапазон: 420–680 нм | Размер (сторона куба): 20,0×20,0×20,0 мм |
| Тип крепления: корпус под 16 мм коаксиальную систему | Апертура (световой диаметр): > 80 % CA |
| Габариты корпуса: 30,0×30,0×30,0 мм | Допуск на размер: ±0,25 мм |
| Разность хода волнового фронта на просвет (@633 нм): λ/4 | Плоскостность поверхности (@633 нм): λ/4 |
| Коэффициент экстинкции (Tp:Ts): >1000:1 | Класс чистоты поверхности (Scratch-Dig): 40/20 |
| Светоделительное покрытие: Tp,avg > 90 %; Rs,avg > 95 % | Просветляющее покрытие (AR): Rср < 0,5 % (угол падения 6°, одна сторона) |
| Угол выхода излучения: на просвет: 0°±5 угл. мин.; на отражение: 90°±10 угл. мин. |
Документы
PDF-MPBS631
158.7 Кб
