Арт. MPBS641
- Рабочая длина волны: 420–680 нм
- Коэффициент экстинкции (Tp:Ts): >1000:1
- Резьбовые отверстия M3 на боковой грани, совместимость с 30 мм коаксиальной системой
- 4 отверстия с резьбой SM1 на боковых гранях для установки тубусов объективов SM1
Подробнее
2,073.00
Описание

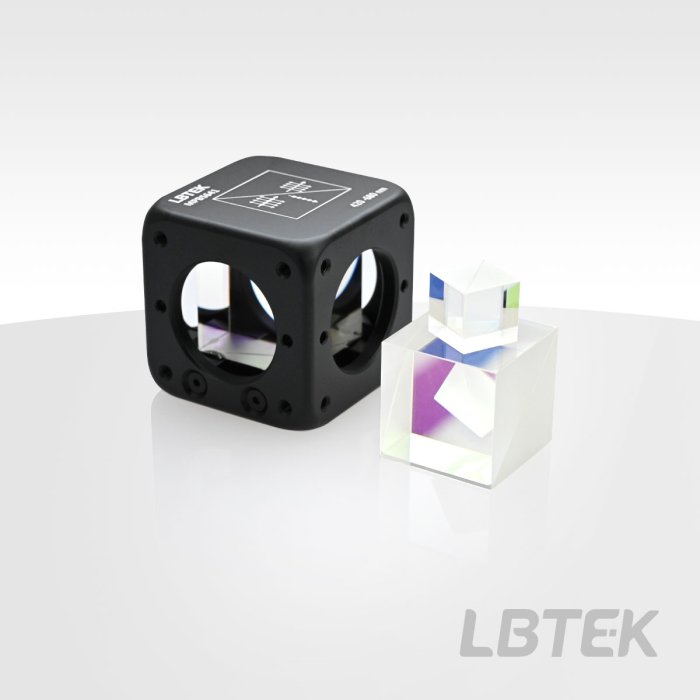

LBTEK устанавливает поляризационный светоделительный кубик 25,4 мм в корпус, совместимый с 30 мм коаксиальной системой; направление хода лучей обозначено рисками на верхней грани корпуса. На боковой грани корпуса предусмотрены резьбовые отверстия M3, совместимые с 30 мм коаксиальной системой. Кроме того, на боковых гранях корпуса выполнены 4 отверстия с внутренней резьбой SM1, совместимые с тубусами линз 25,4 мм. В основании коаксиального кубика также предусмотрено резьбовое отверстие M4 для установки на стержень.
Характеристики
| Артикул: MPBS641 | Материал оптического элемента: N-SF1 |
| Рабочий спектральный диапазон: 420–680 нм | Размер (сторона куба): 25,4×25,4×25,4 мм |
| Тип крепления: корпус под 30 мм коаксиальную систему | Апертура (световой диаметр): 80 % CA |
| Габариты корпуса: 42,0×42,0×42,2 мм | Допуск на размер: ±0,25 мм |
| Разность хода волнового фронта на просвет (@633 нм): λ/4 | Плоскостность поверхности (@633 нм): λ/4 |
| Коэффициент экстинкции (Tp:Ts): >1000:1 | Класс чистоты поверхности (Scratch-Dig): 40/20 |
| Светоделительное покрытие: Tp,avg > 90 %; Rs,avg > 95 % | Просветляющее покрытие (AR): Rср < 0,5 % (угол падения 6°, одна сторона) |
| Угол выхода излучения: на просвет: 0°±5 угл. мин.; на отражение: 90°±10 угл. мин. |
Документы
PDF-MPBS641
145.7 Кб
