- Двухосевая подвижка XY;
- Неподвижный монтажный столик;
- Центр столика с резьбовым отверстием SM1;
- Возможна установка пружинных зажимов для предметных стёкол микроскопа;

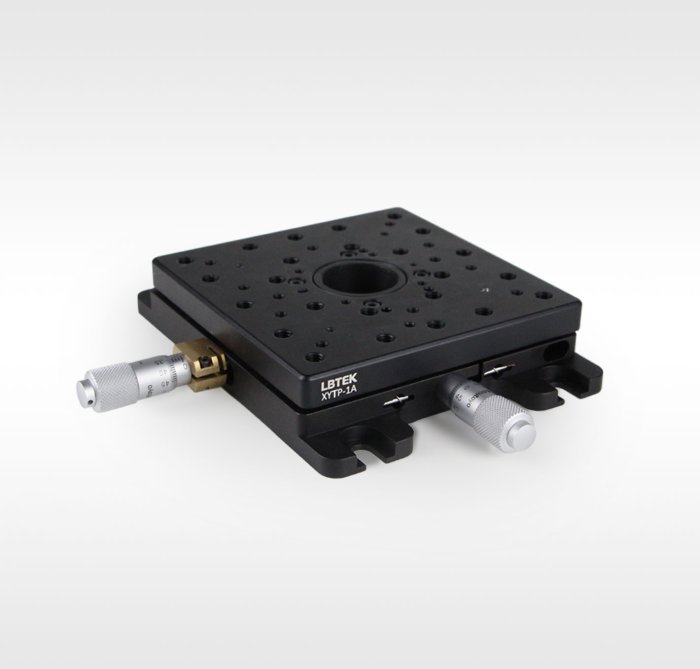

Подвижка XY от LBTEK отличается низкопрофильной конструкцией с микрометрическими приводами, обеспечивающими ход 13 мм и минимальную цену деления 10 мкм. Центр столика включает резьбовое отверстие SM1 для установки оптических компонентов диаметром до 25,4 мм и толщиной до 15 мм, что идеально для систем визуализации с нижней подсветкой. Перемещение по осям X и Y сохраняет беспрепятственное совмещение оптического пути SM1. Встроенная монтажная плата содержит несколько резьбовых отверстий (M3/M4/M6) для крепления столика и монтажа аксессуаров, при этом центральные резьбовые отверстия M3 поддерживают 30-мм/60-мм коаксиальные системы. Периферийные резьбовые отверстия M4 с установочным штифтом предназначены для пружинных зажимов предметных стёкол микроскопа.
| Материал: алюминиевый сплав 6061-T6 | Диаметр устанавливаемого оптического элемента: Ø25,4 мм |
| Максимальная толщина зажима: 15 мм | Минимальная цена деления микрометрической головки: 10 мкм |
| Основная поверхностная обработка: чёрное анодирование после шлифовки | Высота столика: 25,4 мм |
| Параллельность хода: ＜40 мкм | Параллельность между столиком и нижней поверхностью: ＜90 мкм |
| Вес нетто: 0,8 кг | Максимальная горизонтальная грузоподъёмность: 4,5 кг |
| Максимальная вертикальная грузоподъёмность: 0,9 кг | Характеристика резьбового отверстия нижнего крепления: M6 |
