- Двухосевая подвижка XY;
- Поворотный монтажный столик;
- Центр столика с резьбовым отверстием SM1;
- Возможна установка пружинных зажимов для предметных стёкол микроскопа;

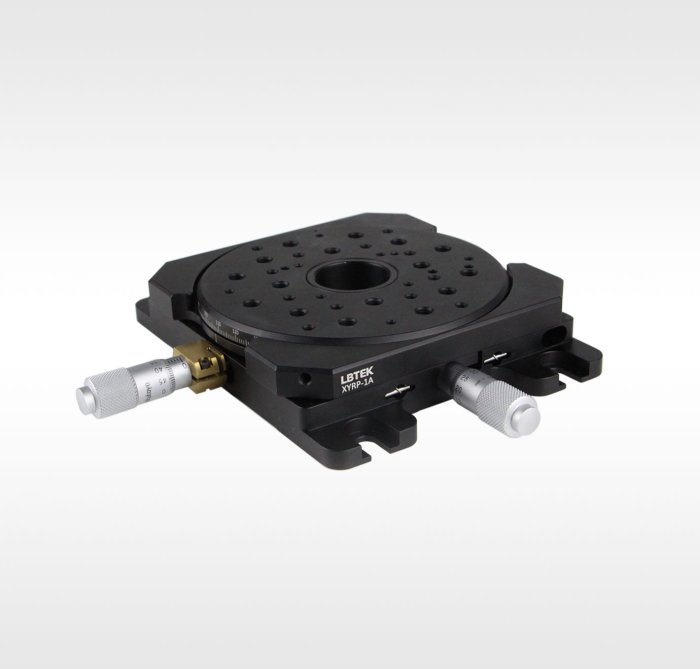

Подвижка XY с поворотным столиком от LBTEK отличается низкопрофильной конструкцией с микрометрическими приводами, обеспечивающими ход 13 мм и минимальную цену деления 10 мкм. Центр столика включает сквозное отверстие SM1, совместимое с оптикой диаметром 25,4 мм (максимальная толщина: 15 мм), что идеально для систем визуализации с нижней подсветкой. Перемещение по осям X/Y сохраняет непрерывное совмещение оптического пути SM1. Дополнительные резьбовые отверстия M3/M4/M6 предназначены для крепления столика и монтажа аксессуаров, включая совместимость с 30-мм/60-мм коаксиальными системами через центральные нижние резьбовые отверстия M3 и крепление пружинных зажимов предметных стёкол микроскопа с помощью резьбовых отверстий M4 с установочными штифтами. Встроенный поворотный столик позволяет регулировать угол по внешней шкале и фиксируется шестигранным ключом 2 мм, не мешая поступательному перемещению по осям X и Y.
| Материал: алюминиевый сплав 6061-T6 | Основная поверхностная обработка: чёрное анодирование после шлифовки |
| Минимальная цена деления микрометрической головки: 10 мкм | Высота столика: 25,4 мм |
| Параллельность хода: ＜40 мкм | Параллельность между столиком и нижней поверхностью: ＜90 мкм |
| Максимальная горизонтальная грузоподъёмность: 4,5 кг | Максимальная вертикальная грузоподъёмность: 0,9 кг |
| Диаметр устанавливаемого оптического элемента: Ø25,4 мм | Максимальная толщина зажима: 15 мм |
| Вес нетто: 0,7 кг | Характеристика резьбового отверстия нижнего крепления: M6 |
