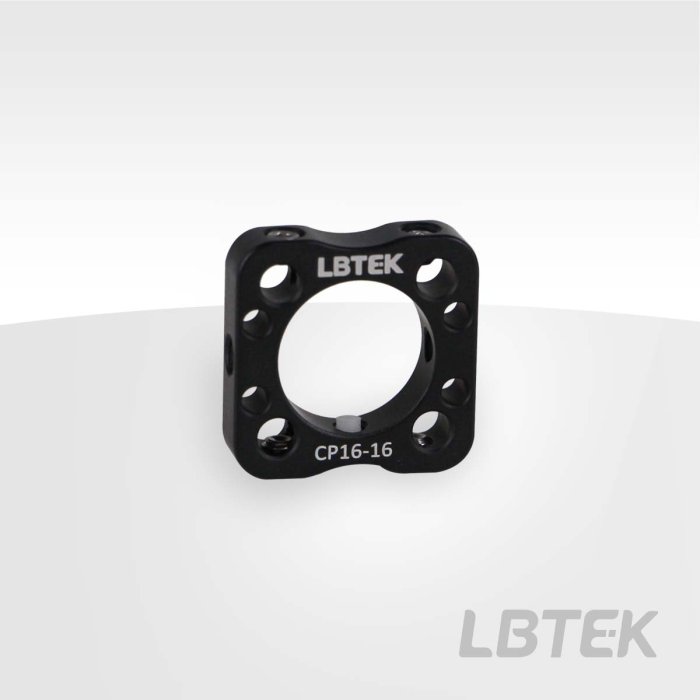

Арт. CP16-16
- Стопорный винт с резиновым наконечником фиксирует оптику Ø16 мм
- 4 коаксиальных сквозных отверстия для установки стержней Ø4 мм
- Боковые резьбовые отверстия M4 для крепления к стержням
- Крепится к 16 мм коаксиальным кубам винтами с полукруглой головкой M2.5
16 мм коаксиальная монтажная пластина LBTEK CP16-16, фиксируемая стопорными винтами с резиновым наконечником для оптических компонентов Ø16 мм, отличается компактной конструкцией. Включает четыре коаксиальных сквозных отверстия для установки стержней Ø4 мм, фиксируемых боковыми стопорными винтами M4, регулируемыми шестигранным ключом на 2,0 мм. С обеих сторон предусмотрены резьбовые отверстия M4 для прямого крепления к стержням. Кроме того, пластину можно установить на 16 мм коаксиальный куб с помощью четырёх винтов с полукруглой головкой M2.5.
2 472
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Обработка поверхности: Чёрное анодирование |
| Способ крепления оптического компонента: Фиксация верхним винтом |
Документы
PDF-CP16-16
168 Кб
