Арт. CP1605
- Резьбовое сквозное отверстие SM05 с двойными стопорными кольцами в центре для фиксации оптических компонентов или тубусов SM05
- 4 коаксиальных сквозных отверстия для установки стержней Ø4 мм
- Боковые резьбовые отверстия M4 для жёсткого крепления к стержням
- Крепится к 16 мм коаксиальным кубам винтами с внутренним шестигранником M2.5

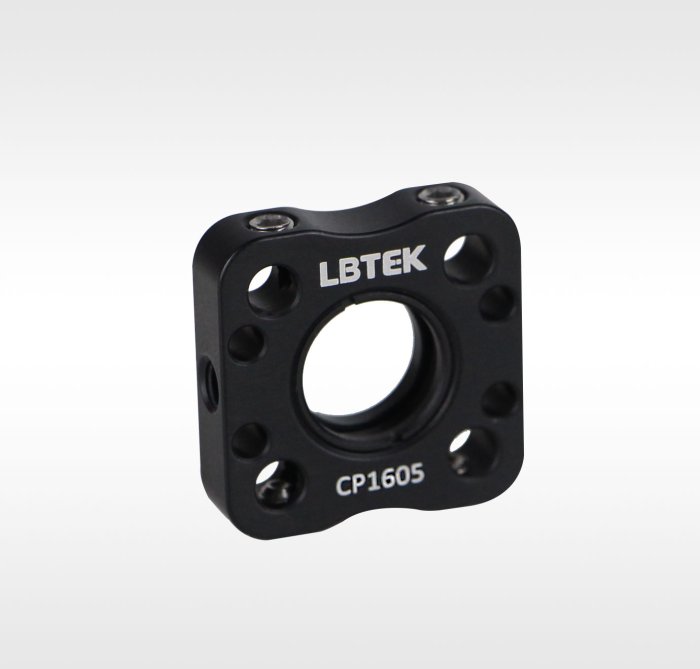

16 мм коаксиальная монтажная пластина LBTEK CP1605 имеет центральное резьбовое сквозное отверстие SM05 с двойными стопорными кольцами, применяется в основном для фиксации оптических компонентов или тубусов SM05, отличается компактной конструкцией. Включает четыре коаксиальных сквозных отверстия для установки стержней Ø4 мм, фиксируемых боковыми стопорными винтами M4, регулируемыми шестигранным ключом на 2,0 мм. С обеих сторон предусмотрены резьбовые отверстия M4 для прямого крепления к стержням. Кроме того, пластину можно установить на 16 мм коаксиальные кубы с помощью четырёх винтов с полукруглой головкой M2.5.
2 336
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Обработка поверхности: Чёрное анодирование |
| Способ крепления оптического компонента: Фиксация двумя стопорными кольцами | Апертура: 11,4 мм |
Документы
PDF-CP1605
175.5 Кб
