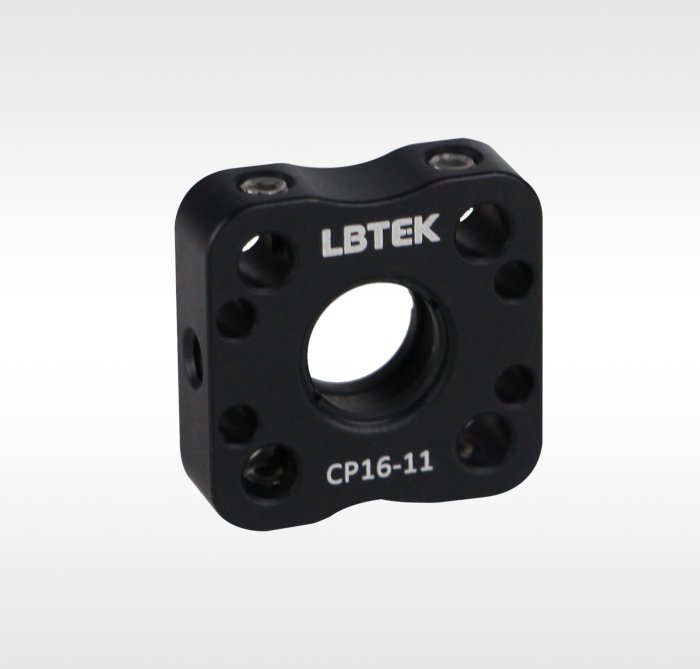

Арт. CP16-11
- Двойные стопорные кольца для фиксации оптических компонентов, совместимость с диаметрами: Ø5–12 мм
- 4 коаксиальных сквозных отверстия для установки стержней Ø4 мм
- Боковые резьбовые отверстия M4 для надёжного крепления к стержням
- Крепится к 16 мм коаксиальным кубам винтами с полукруглой головкой M2.5
16 мм коаксиальная монтажная пластина LBTEK CP16-XX имеет двойные стопорные кольца для фиксации оптических компонентов, совместима с оптическими элементами диаметром от Ø5 мм до Ø12 мм, отличается компактной конструкцией. Включает четыре коаксиальных сквозных отверстия для установки стержней Ø4 мм, фиксируемых боковыми стопорными винтами M4, регулируемыми шестигранным ключом на 2,0 мм. С обеих сторон предусмотрены резьбовые отверстия M4 для прямого крепления к стержням. Кроме того, пластину можно установить на 16 мм коаксиальные кубы с помощью четырёх винтов с полукруглой головкой M2.5.
2 738
Характеристики
| Апертура: Ø9,8 мм | Материал: алюминиевый сплав 6061-T6 |
| Обработка поверхности: Чёрное анодирование | Способ крепления оптического компонента: Фиксация двумя стопорными кольцами |
Документы
PDF-CP16-11
167.9 Кб
