Арт. CRM-05AS
- Совместимо с 16 мм коаксиальной системой
- Непрерывный поворот на 360°, точность шкалы 2°, цифровые деления через каждые 40°
- Предназначено для анизотропных оптических элементов (например, поляризационной оптики)
- Поворот фиксируется стопорным винтом

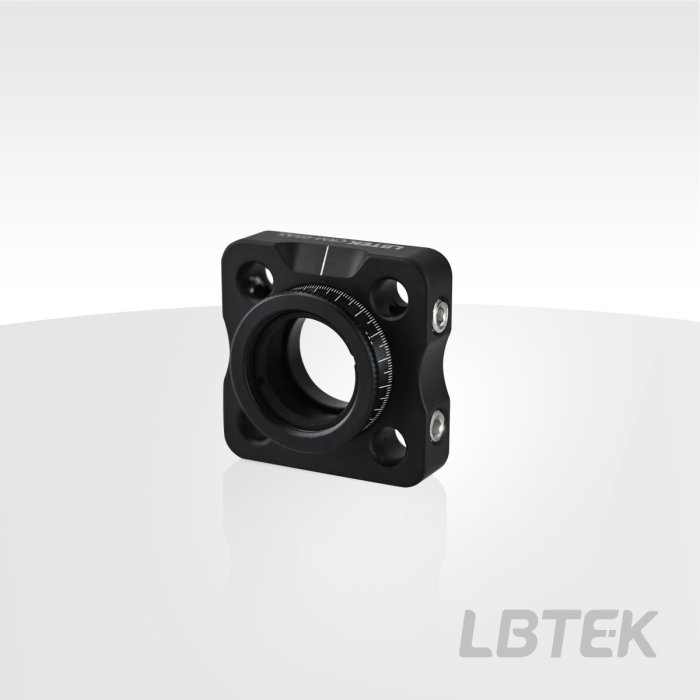

Поворотное юстировочное крепление LBTEK для 16 мм коаксиальной системы совместимо с 16 мм коаксиальной системой, предназначено для установки оптических элементов Ø12,7 мм, которые фиксируются стопорным кольцом. Крепление обеспечивает непрерывный поворот на 360° с точностью шкалы 2°, цифровые деления нанесены через каждые 40°; на боковой стороне расположен стопорный винт M4 с эластомерным наконечником (под шестигранный ключ 2 мм) для фиксации угла поворота. Крепление имеет 4 сквозных отверстия Ø4 мм, фиксируется на элементах 16 мм коаксиальной системы боковыми стопорными винтами M4. В основании — резьбовое отверстие M3 для подключения соединительного стержня при использовании в свободном пространстве.
8 566
Характеристики
| Артикул: CRM-05AS | Материал: 6061-T6 алюминиевый сплав |
| Обработка поверхности: чёрное анодирование | Параметры применяемого оптического элемента: Ø12,7 мм, максимальная толщина 6 мм |
| Способ фиксации оптического элемента: фиксация стопорным кольцом | Угол поворота: 360° |
| Точность шкалы: 2° | Радиальное биение: ≤30 мкм |
| Осевое биение: ≤30 мкм | Апертура (световой диаметр): Ø11,4 мм |
| Масса: 0,009 кг | Габариты: 25×25×11 мм |
| Резьба: SM05 |
