- Применяется для установки в 16 мм коаксиальную систему призм или кубиков со стороной 10 мм
- На всех четырёх боковых гранях кубика — сквозные резьбовые отверстия SM05, позволяющие наращивать тубусы линз
- На всех четырёх боковых гранях кубика — резьбовые отверстия M3/M2.5 для установки соединительных стержней Ø4 мм и коаксиальных плат
Коаксиальный кубик LBTEK CM05 и комплектующие к нему совместимы с 16 мм коаксиальной системой; кубик CM05 в сочетании с зажимной пластиной CM05-B и посадочным гнездом CM05-P позволяет устанавливать призмы или кубики со стороной 10 мм. Все четыре боковые грани кубика CM05 представляют собой сквозные резьбовые отверстия SM05 — для интеграции дополнительных компонентов, например тубусов с резьбой SM05; кроме того, на всех четырёх боковых гранях предусмотрены резьбовые отверстия M3 и M2.5: с помощью резьбы M3 наращивается соединительный коаксиальный стержень Ø4 мм, а резьба M2.5 используется для прямого соединения с 16 мм коаксиальной платой. Зажимная пластина CM05-B и посадочное гнездо CM05-P совместно используются для фиксации оптического элемента внутри кубика. Стопорный винт M4 с эластомерным наконечником в центре CM05-B служит для прижима оптического элемента; регулируется шестигранным ключом 2 мм, а сама пластина крепится к кубику CM05 входящим в комплект винтом с цилиндрической головкой M3. Посадочное гнездо CM05-P предназначено для установки призмы или кубика высотой не более 10 мм в кубик CM05 либо в другой оптический прибор с гладким отверстием Ø16,1 мм: при установке в кубик CM05 гнездо можно поворачивать на 360° для грубой юстировки, а центральное сквозное отверстие пропускает лазерный луч; после выставления нужного положения гнездо фиксируется стопорным винтом M4 с эластомерным наконечником на кубике. При установке в другой оптический прибор с отверстием Ø16,1 мм оптический элемент фиксируется клеем.

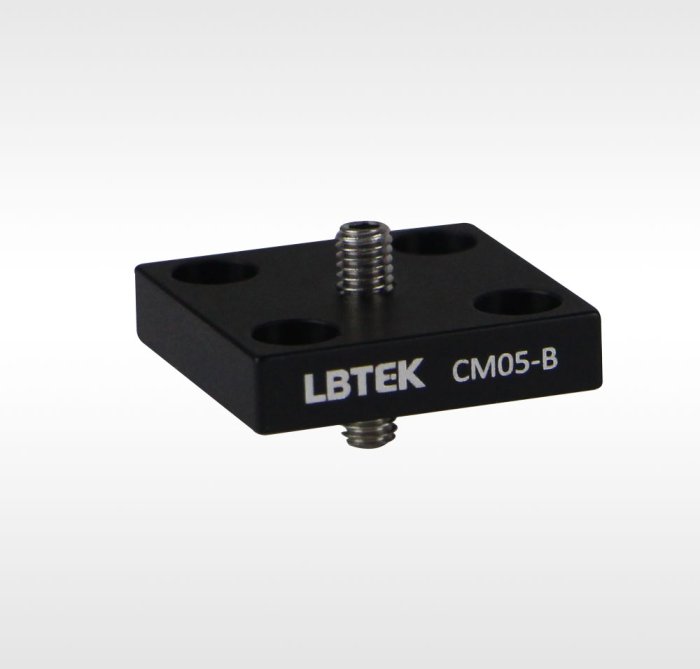

| Артикул: CM05-B | Материал: 6061-T6 алюминиевый сплав |
| Обработка поверхности: чёрное анодирование | Тип элемента: зажимная пластина |
| Габариты: 25 мм×25 мм×5,6 мм | Резьбовые отверстия: центральное сквозное резьбовое отверстие M4 |
| Комплектация: винт с эластомерным наконечником M4 / винт с цилиндрической головкой M3 |
